Chapitre 6 - Version SPORTCAM TTV1657D 101
Installation
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000

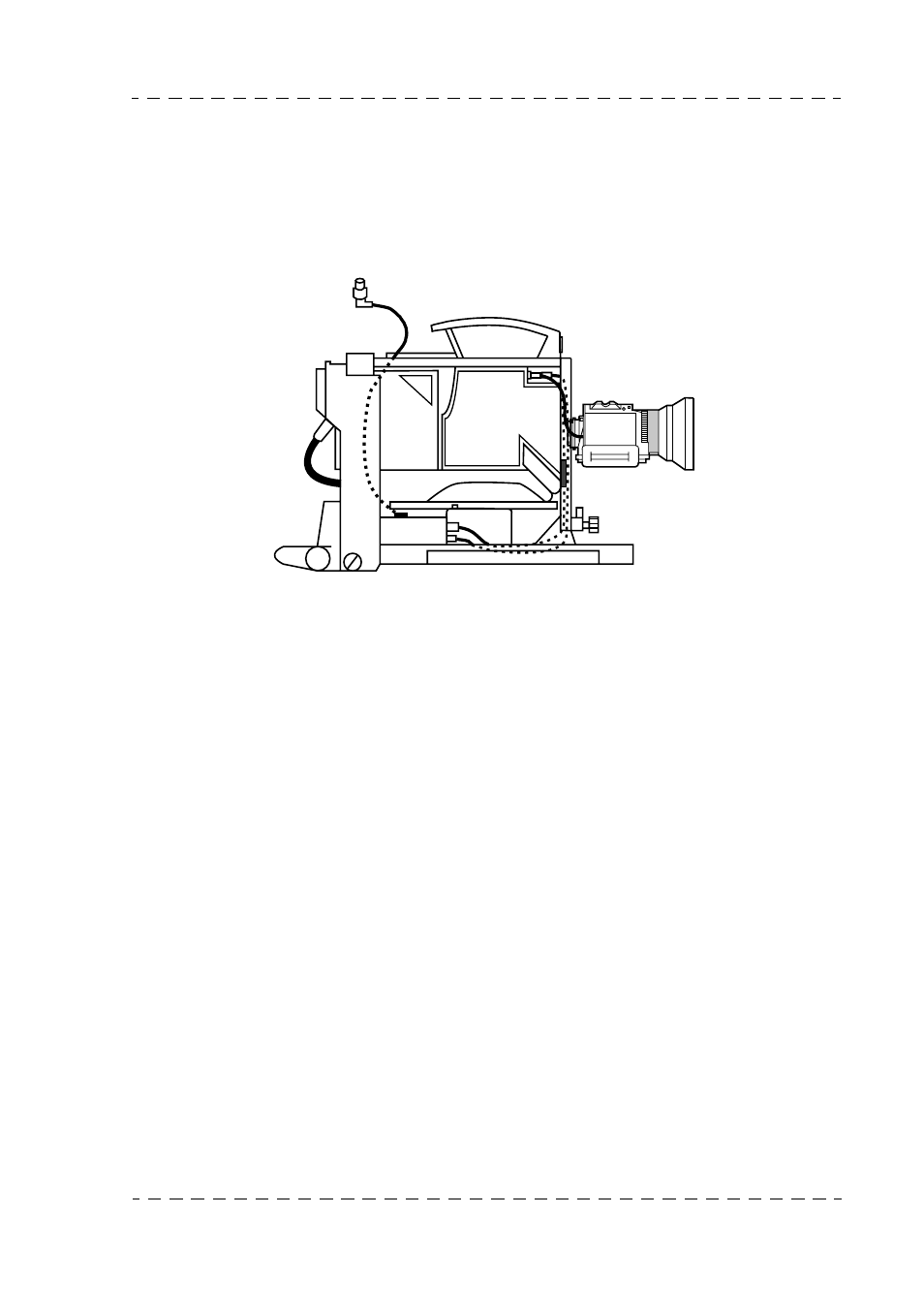

6. Fixer l'objectif sur la caméra.
7. Connecter les câbles :
• câble n° 1 (issue de la prise CAM V/F du boîtier inférieur) sur l'embase V/F de la
caméra,
• câble de l'objectif sur l'embase LENS de la caméra.
LENS
CAM V/F
