Configuration Audio
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur
Commandes côté gauche
La sensibilité des micros ambiance est télécommandable par une tension continue injectée
à l’arrière du Contrôle de Voie sur la prise "MIC. REM. SENS. IN" (atténuation de 0 dB
pour 0 Volt à - 46,5 dB pour 5 Volts). Cette télécommande est active si les commutateurs
situés en face avant de la carte "STEREO SOUND" dans le CA sont en position "REM"
(Remote). Dans le cas contraire (commutateurs en position "MAN") le gain de chaque
micro est réglable par le potentiomètre associé à chaque commutateur.
Pour accéder à la carte "STEREO SOUND", enlever la porte gauche du CA en dévissant
ses 4 vis de fixation.
MIC 2
PHANTOM
POWER
CALL
off
12v
48v
EXT
SEL
V/F
VIDEO
mix
cam
ext
I
O
MIC
2
LV
MIC
1
LV
STEREO
SOUND
MAN
REM
MAN
REM

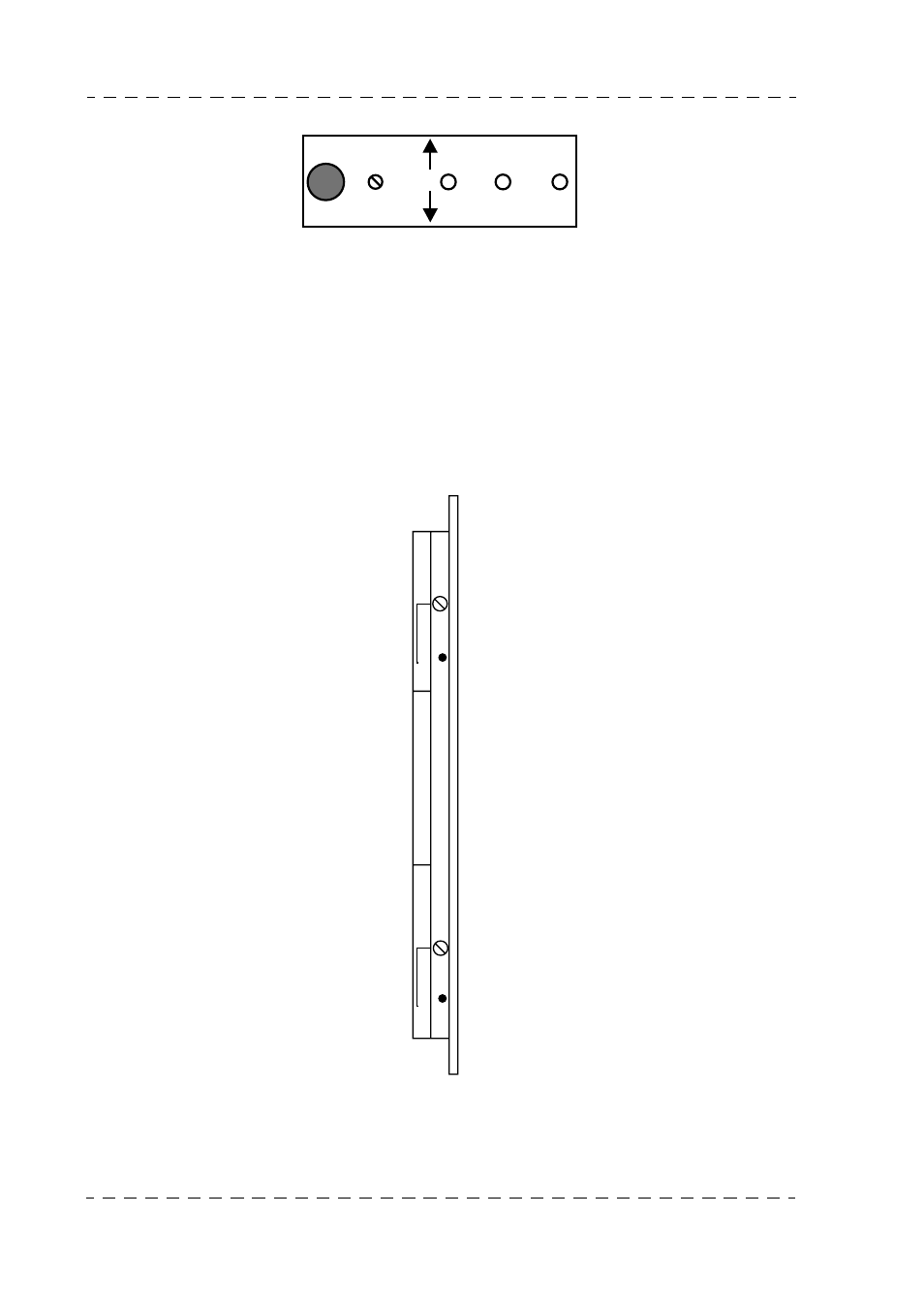

"MIC2" micro connecté sur le CA
"MIC1" micro connecté sur la caméra
