3.2.1.2 - Cadre "CONTROL"

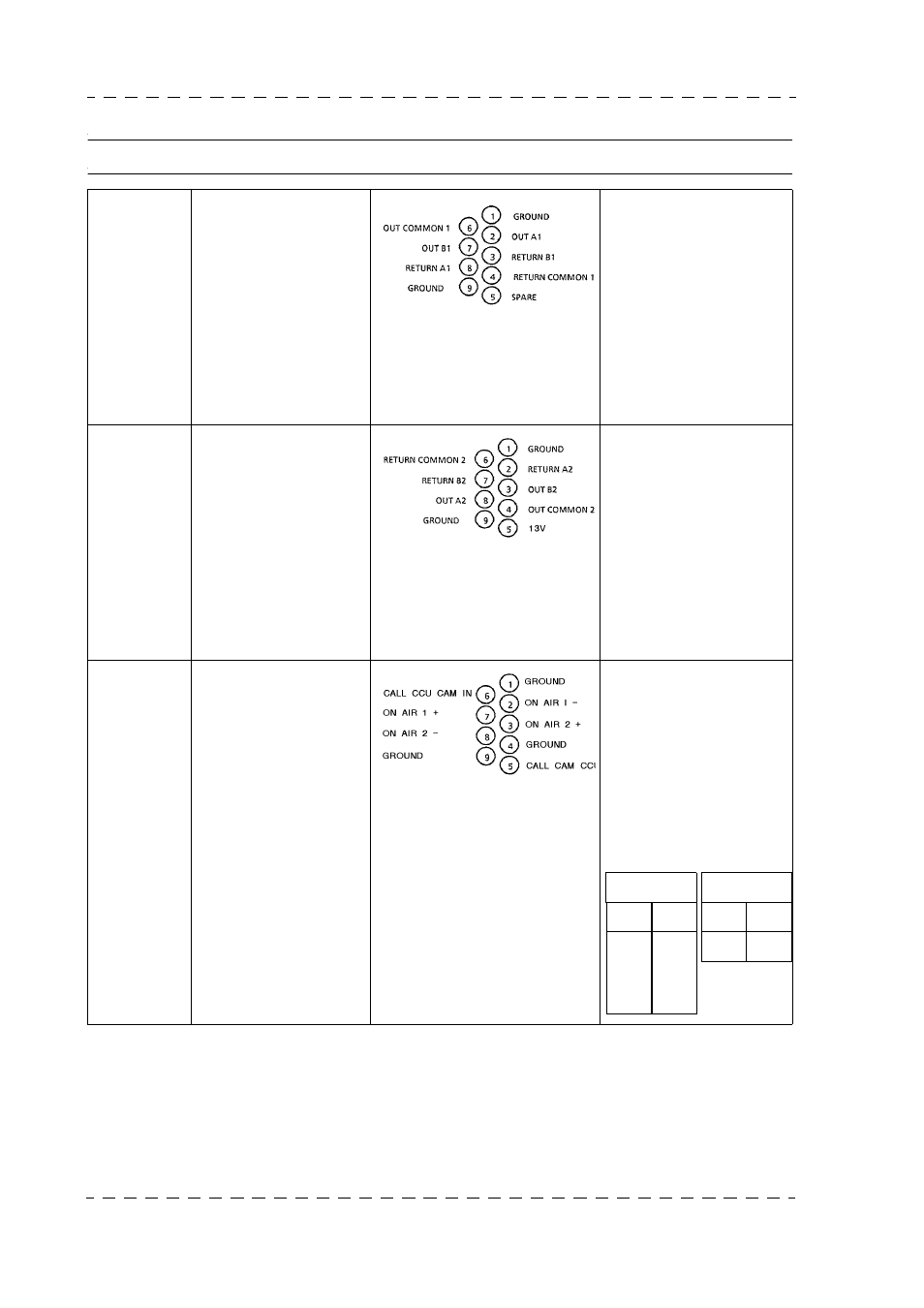

NOTA : Les embases sont représentées côté câblage.
MCP Embase de raccorde-
ment d’une unité centra-
lisée MCP.
Embase Type :
HE501F09KS3E
Réf : T9000678
Prise Type : HE501N09AS
Réf : 99.027.194
RCP Embase de raccorde-
ment du (des) pupi-
tre(s) d’exploitation
OCP. Seul le pupitre le plus
éloigné doit être fermé sur
150
Ω.
Embase Type :
HE501F09KS3E
Réf : T9000678
Prise Type : HE501N09AS
Réf : 99.027.194
ON AIR Entrées des signalisa-
tions "Antenne princi-
pale" et "Antenne
secondaire".
Entrée de l'information
"CALL" à destination
de la caméra.
Sortie de l'information
"CALL" en provenance
de la caméra. Les commutations
d’antenne principale et
secondaire peuvent être
commandées par une bou-
cle fermée ou par une ten-
sion comprise entre
+ 12 Volts et + 48 Volts
(se référer au chapitre 2
"Installation").
CALL
Embase Type :
HE501F09KS3E
Réf : T9000678
Prise Type : HE501N09AS
Réf : 99.027.194
Call IN Call OUT
ON 0 V ON 0 V
OFF
OFF + 5 V OPEN
or
4 V à
12 V
