Numérotation du contrôle de voie (utilisation avec un MCP)
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000
2.7.2 - Carte APCM version 1
L’affectation de cette adresse se fait au moyen des roues codeuses RC10 et RC1
situées en face avant de la carte APCM..
Carte APCM version 1

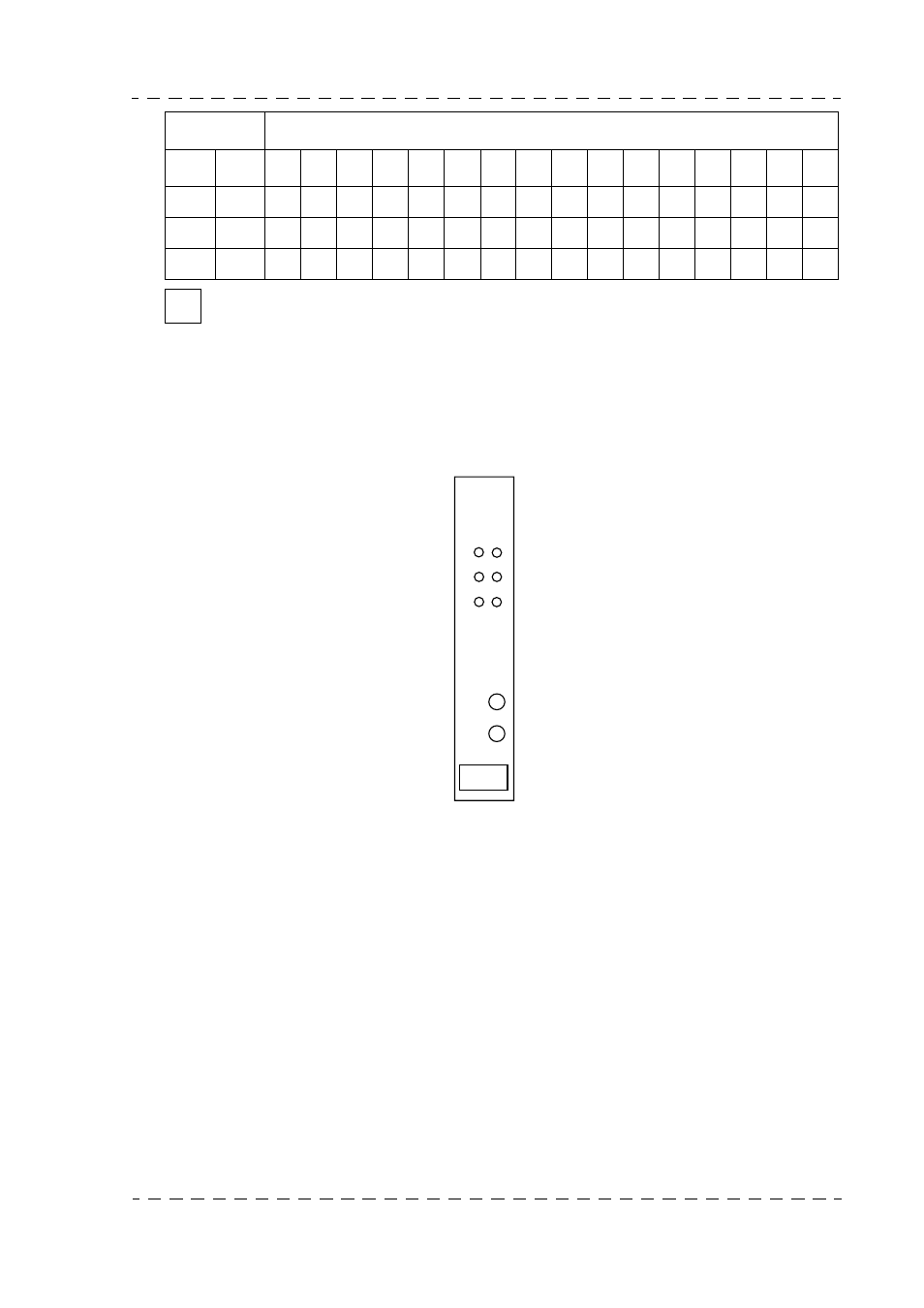

Affectation des numéros (1 à 24) :
• la roue codeuse RC10 permet de numéroter le chiffre des dizaines. Sa position doit être
comprise entre 0 et 2.
• la roue codeuse RC1 permet de numéroter le chiffre des unités. Sa position doit être
entre le chiffre 0 et 9.
Exemple: Si le CCU est le n°14: RC10 = 1 et RC1 = 4.
ON
OFF 10
11
12 13 14
15 16 17
18
19 20 21
22 23 24
OFF
ON
20
21
22 23 24
ON
ON
Position interdite
S250
Position roue codeuse
5
6
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
Roue codeuse RC10
APCM
ON AIR
STATUS
ON LINE
1
2
CAM BUSY
RCP
MCP
NUMBER
MCP
Roue codeuse RC1
