2.8 - ADAPTATION AUX SIGNALISATIONS D’ANTENNE
PRINCIPALE ET D’ANTENNE SECONDAIRE DANS LE
CONTRÔLE DE VOIE
Les commandes d’antenne principale "ON AIR 1" et d’antenne secondaire "ON AIR 2"
reçues par le Contrôle de Voie peuvent se présenter sous 2 formes différentes :
• une tension continue comprise entre + 12 Volts et + 48 Volts,
• une boucle fermée (contact).
2.8.1 - Carte APCM version 0
Suivant le type de commande provenant du Mélangeur, placer les cavaliers E10, E11 (ON
AIR 1) et E12, E13 (ON AIR 2) sur les positions indiquées sur la figure suivante :

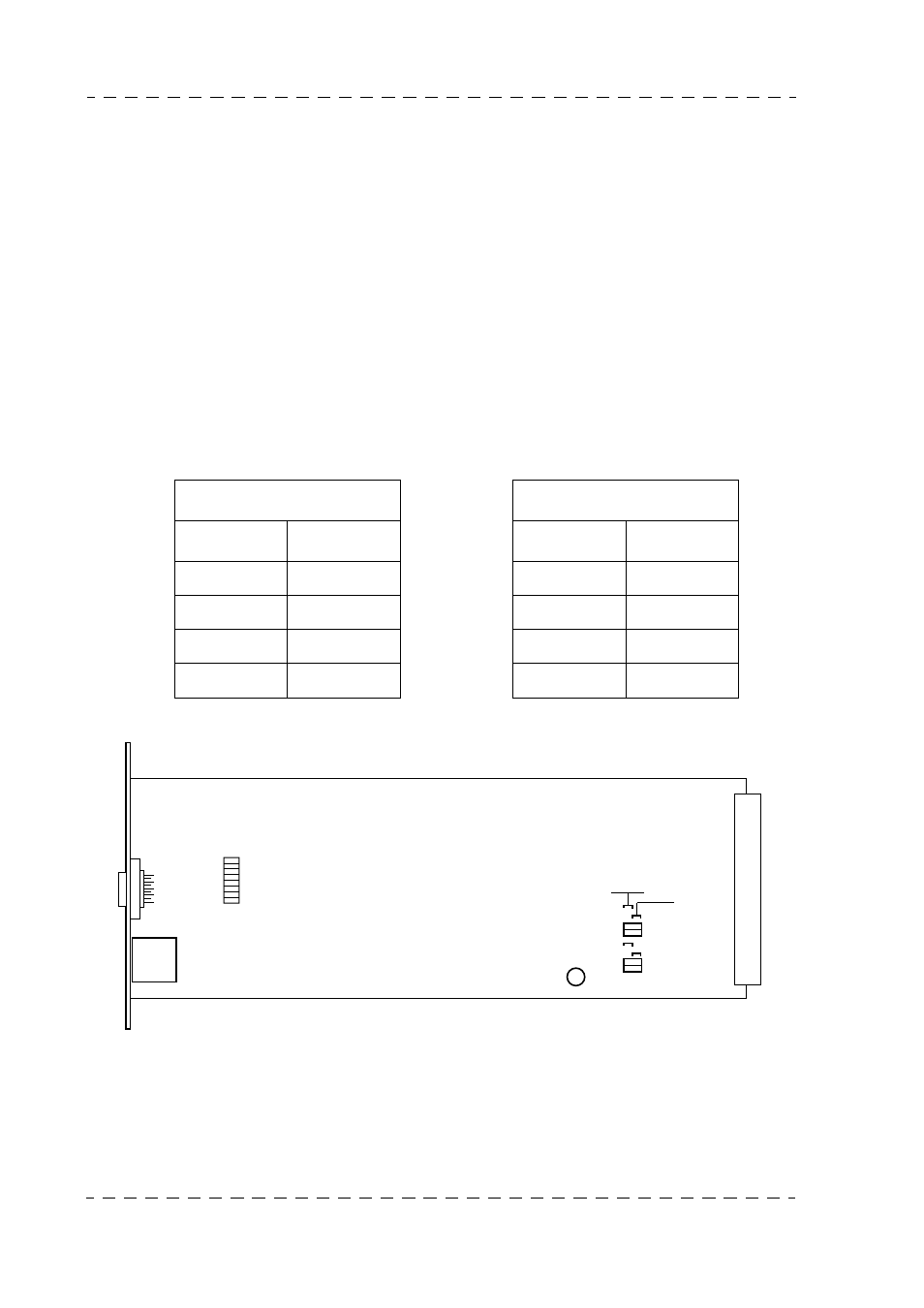

Carte"APCM" version 0
Adaptation ON AIR 1 Adaptation ON AIR 2
Commande E10 - E11 Commande E12 - E13
+ 12 Volts Voltage + 12 Volts Voltage
+ 24 Volts Voltage + 24 Volts Voltage
+ 48 Volts Voltage + 48 Volts Voltage
Boucle Contact Boucle Contact
CONTACT
VOLTAGE
E13
E12
E10
E11
ON AIR 1
ON AIR 2
S250
ON 1
8
J1
RC140
R1
CHAR WIDTH
