60 Chapitre 3 - Contrôles de voie 1685/1686
CCU1685
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur

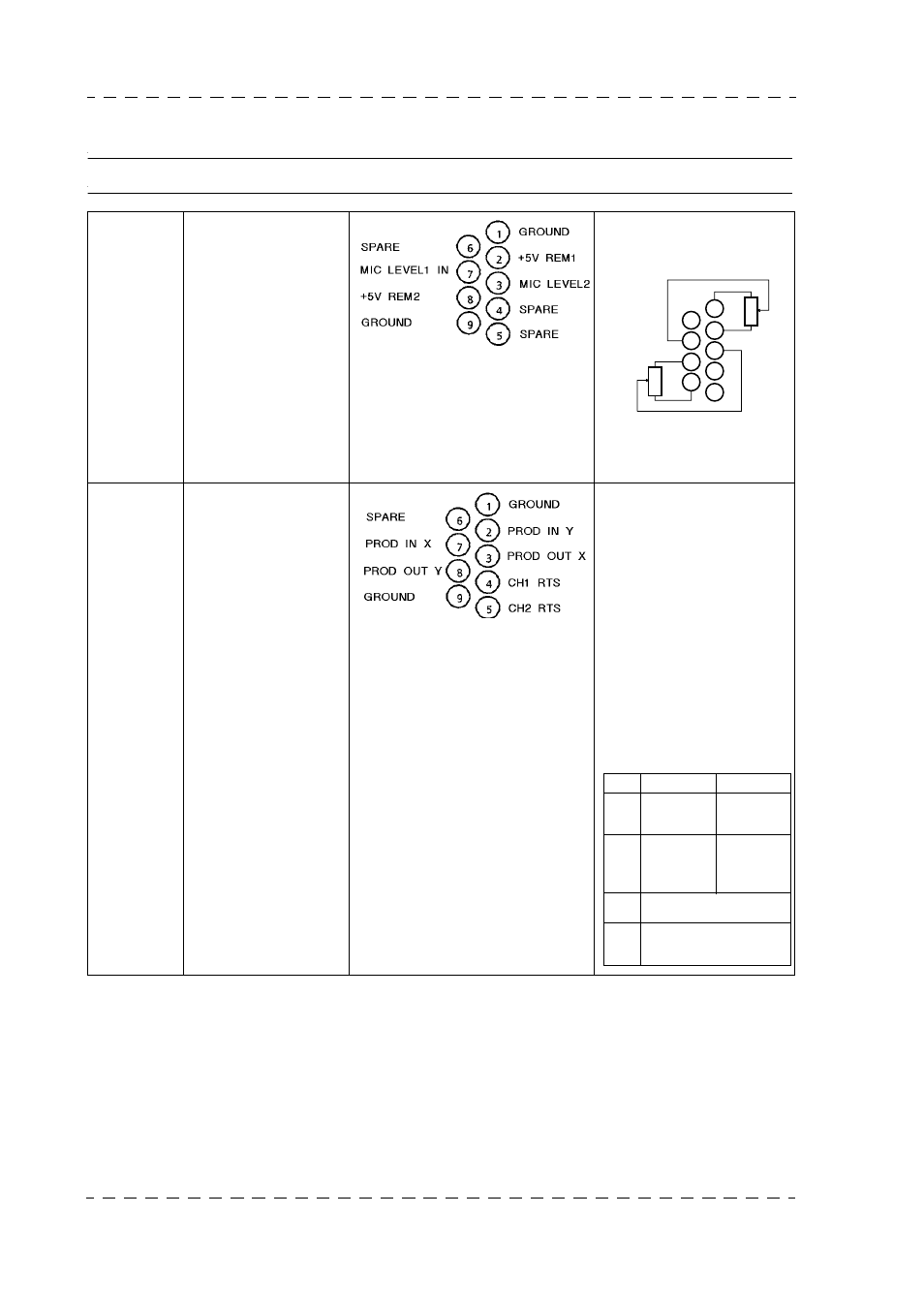

3.1.1.5 - Cadre "AUDIO"
NOTA : Les embases sont représentées côté câblage.
MIC.
REM Raccordement de
2 potentiomètres
(10 k
Ω à 50 kΩ) de :
• télécommande de
sensibilité du
microphone
d’ambiance rac-
cordé à la tête de
caméra,
• télécommande de
sensibilité du
microphone rac-
cordé au CA85.
Connection
Embase Type : HE501F09KS3E
Réf : T9000678
Prise Type : HE501N09AS
Réf : 99.027.194
PROD Entrée/Sortie Audio
interphonie entre le
Cadreur et le Réali-
sateur. Suivant la position des
cavaliers qui se trouvent
sur la carte "INTER-
COM", la liaison inter-
phonie avec la régie peut
se faire sur 2 ou 4 fils.
Les niveaux audio
d’entrée et de sortie pré-
vus sont de 0 dB. Il est
cependant possible de
changer la valeur de ces
niveaux.
Se référer au chapitre 2
"Installation".
Embase Type : HE501F09KS3E
Réf : T9000678
Prise Type : HE501N09AS
Réf : 99.027.194
1
2
3
4
5
6
7
8
9
GND
GND
+5V
+5V
Tel. MIC 1
Tel. MIC 2
N° 4 FILS 2 FILS
3 - 8
Vers salle
de contrôle
Non
connectés
2 - 7
De la salle
de contrôle
De et vers
la salle
de contrôle
4 Canal RTS Réalisateur
5
Canal RTS
salle technique
