Chapitre 2 - Installation 25
Configuration Audio
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000
2.3 - CONFIGURATION AUDIO
2.3.1 - Son ambiance stéréo
L'équipement offre la possibilité de connecter 2 microphones : le premier sur la prise
XLR3 situé sur la poignée de la caméra, et le second sur la prise XLR3 situé sur la face
arrière du CA85.
1. Le microphone connecté sur la tête de caméra reçoit une alimentation fantôme de
12 V. Son niveau de sortie nominal doit être de - 60 dB ou - 40 dB :
• pour un niveau de sortie du microphone de - 60 dB placer le switch S2 situé sur
l’interconnexion du CA85 sur la position : 0 dB,
• pour un niveau de sortie du microphone de - 40 dB placer le switch S2 situé sur
l'interconnexion du CA85 sur la position : - 20 dB.
2. Le microphone connecté sur le CA85 peut être du type dynamique ou électrostatique.
Son niveau de sortie nominal doit être de - 60 dB ou - 40 dB :
• dans le 1
er
cas (microphone dynamique), placer le commutateur "PHANTOM
POWER" situé sur le côté gauche du CA85 sur la position OFF,
• dans le 2
ème
cas (microphone électrostatique), placer ce même commutateur sur la
position 48 V ou 12 V correspondant à la tension d’alimentation du microphone (se
reporter à la Notice du microphone),
• pour un niveau de sortie du microphone de - 60 dB placer le switch S3 situé sur
l'interconnexion du CA85 sur la position : 0 dB,
• pour un niveau de sortie du microphone de - 40 dB placer le switch S3 situé sur
l'interconnexion du CA85 sur la position : - 20 dB.

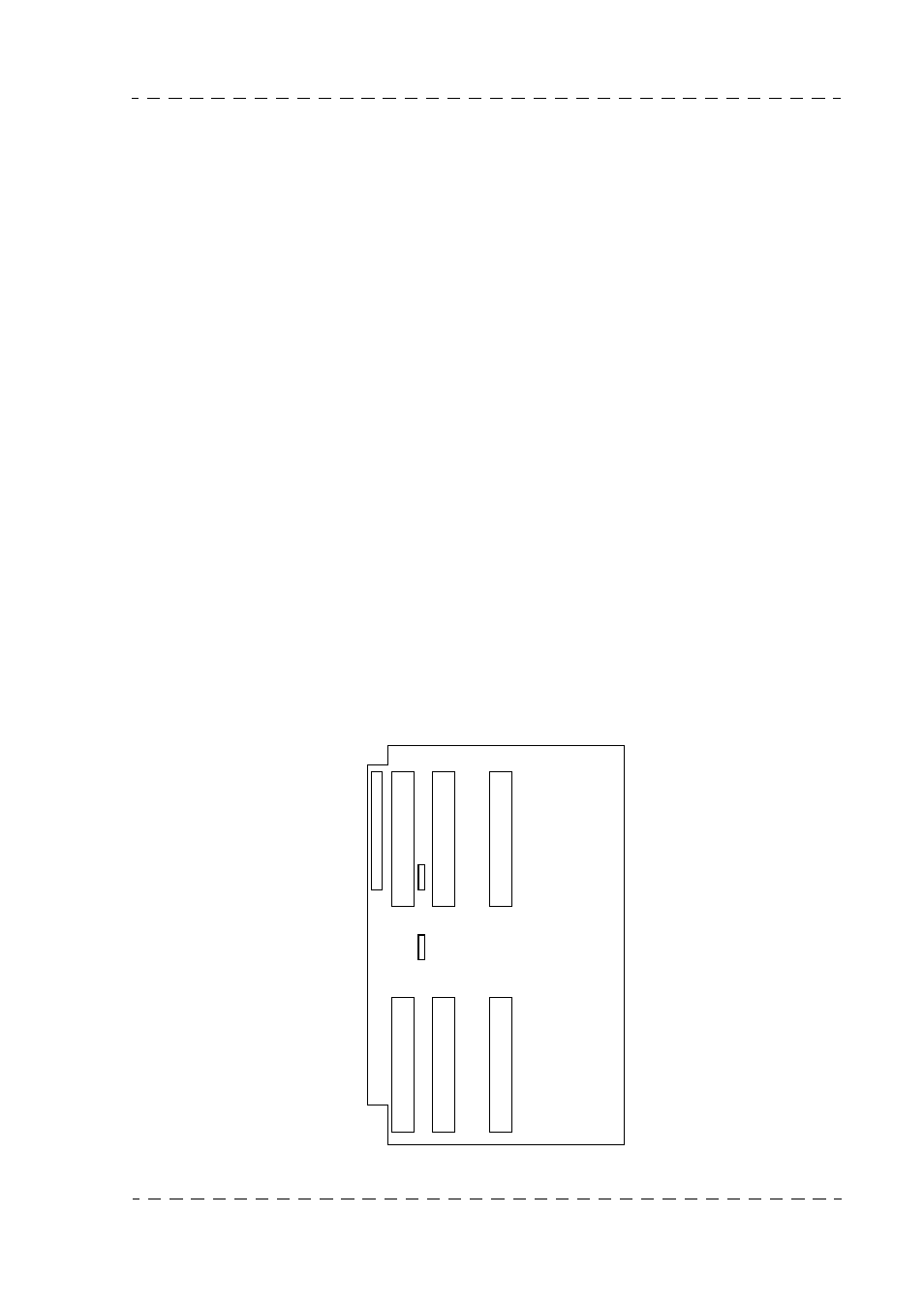

interconnexion CA85 côté cartes enfichables
S2
S3
0dB
-20dB
0dB
-20dB
MIC.CAM
MIC.CA
J2
J15 J13 J11
J16 J14 J12
SOUND
STEREO
SOUND
MULTIPLEX
