3.2.1.7 - Cadre "INTERCOM"
NOTA : Les embases sont représentées côté câblage.
PROMPTER Entrée de la vidéo
téléprompter avec
"Passage en
sonde".
2 Embases
Type : BNC50-EFDPEI-Y3
Réf : T9001518 Niveau : 1V/75 =Ω, avec signal
de synchronisation.
Entrée/Sortie d’un signal vidéo
destiné au moniteur télésouf-
fleur de la tête de caméra.
NOTA : Cette entrée est réser-
vée aux caméras lourdes et
caméras légères en version
"SPORTCAM".
GEN-LOCK Entrée de la vidéo
GEN LOCK avec
"Passage en
sonde".
2 Embases
Type : BNC50-EFDPEI-Y3
Réf : T9001518 Entrée/Sortie d’un signal vidéo
codé extérieur destiné à asser-
vir l’équipement.
PRODUCER Entrée/Sortie
Audio interpho-
nie entre le
Cadreur et le Réa-
lisateur.
Suivant la position des
cavaliers qui se trouvent
sur la carte "INTER-
COM", la liaison interpho-
nie avec la régie peut se
faire sur 2 ou 4 fils.
Les niveaux audio d’entrée
et de sortie prévus sont de
0 dB. Il est cependant pos-
sible de changer la valeur
de ces niveaux.
Se référer au chapitre 2
"Installation".

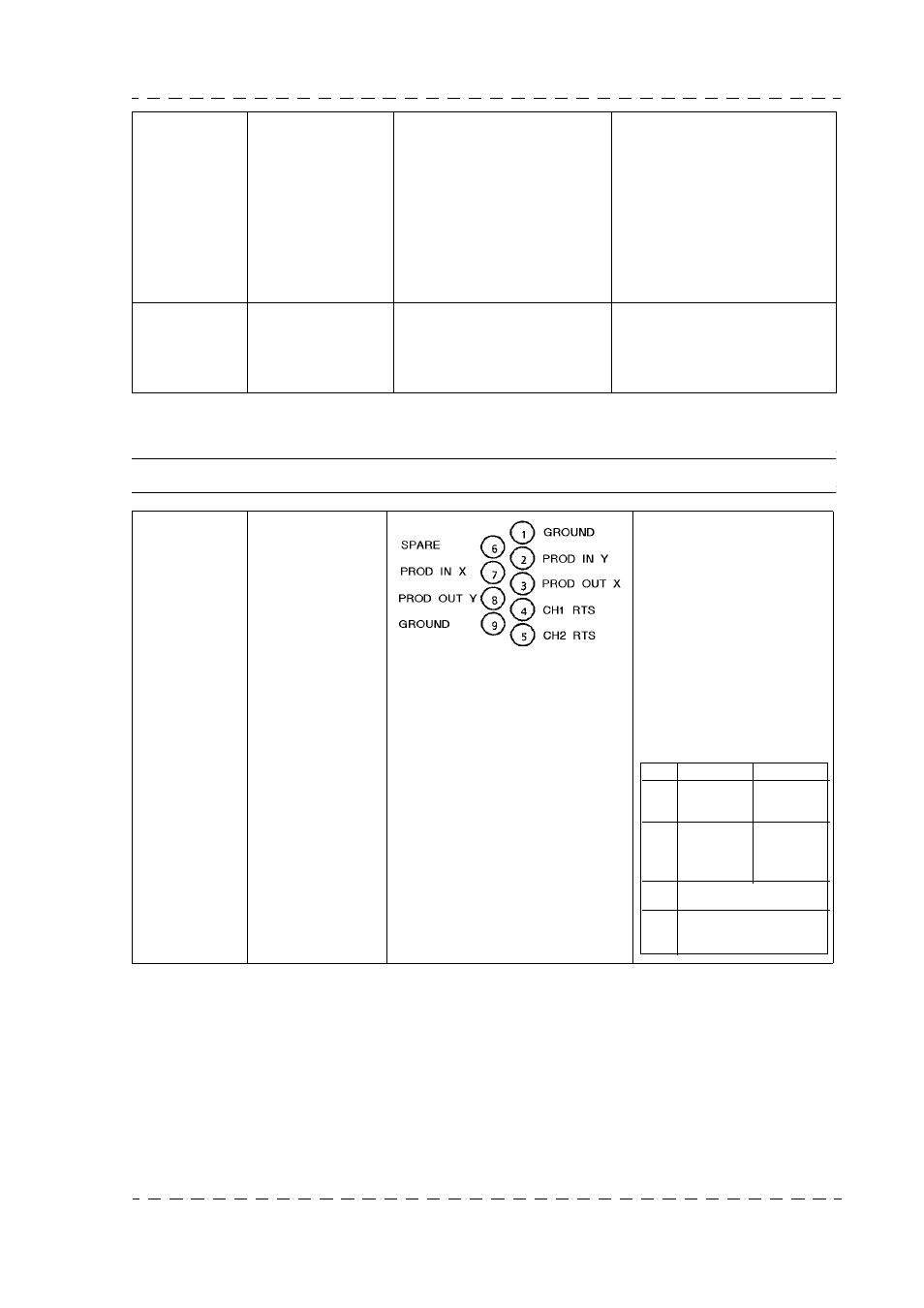

Embase Type : HE501F09KS3E
Réf : T9000678
Prise Type : HE501N09AS
Réf : 99.027.194
N° 4 FILS 2 FILS
3 - 8
Vers salle
de contrôle
Non
connectés
2 - 7
De la salle
de contrôle
De et vers
la salle
de contrôle
4 Canal RTS Réalisateur
5
Canal RTS
salle technique
