Chapitre 2 - Installation 23
Alimentation secteur
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000
2.2.2 - CCU1686
Adaptation de l’équipement à la tension secteur :
1. Débrancher le cordon secteur.

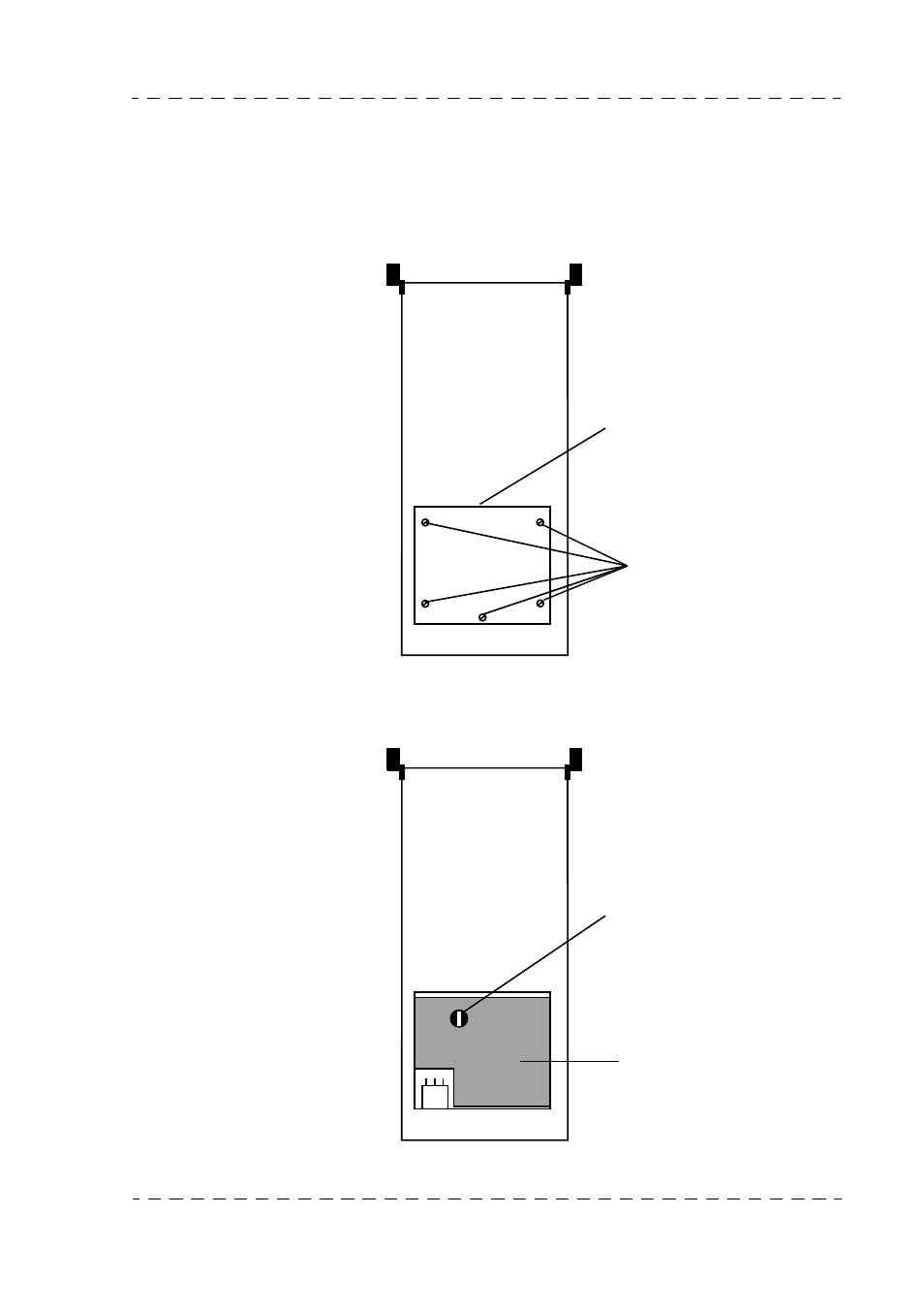

2. Déposer la plaque supérieure du CCU en dévissant ses 5 vis de fixation.
3. A l’aide d’un tournevis, placer le commutateur S1 situé sur la carte "MAIN
RECTIFIER" sur la position 115 V ou 220 V, 230 V ou 240 V correspondant à la
tension nominale du réseau.
Plaque supérieure
Vis de fixation
S1
Carte
MAINS RECTIFIER
