32 Chapitre 2 - Installation
Configuration Audio
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur

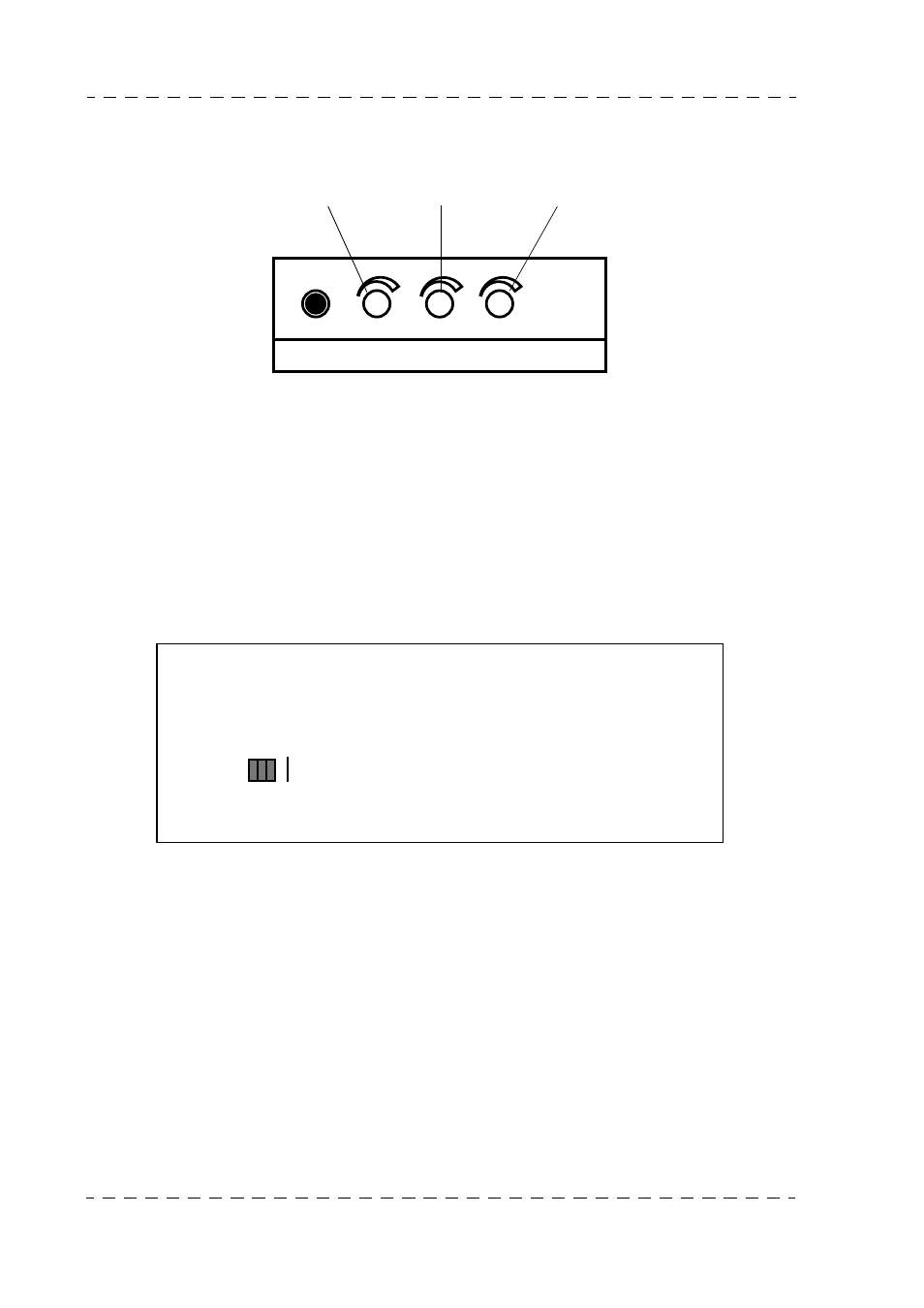

Les niveaux d’écoute des sons "PROD", "ENG", "PROG" sont ajustables individuellement
avec les potentiomètres et commutateur respectifs R01 "PROD", R02 "ENG (PROG)" et
R03 "PRG MIX" qui sont situés sur le bandeau supérieur de la face arrière du CA.
Commandes audio
2.3.2.2 - Interphonie sur le CCU
2.3.2.2.1 - Microphone
a - Type de microphone
Suivant le type de microphone utilisé, il faut placer chacun des cavaliers E20, E21 et E22
qui sont situés sur la carte "STEREO INTERCOM" du Contrôle de Voie, sur la position
ELECTRET (casque électrostatique) ou sur la position DYNAMIC (casque électrodyna-
mique).
En position ELECTRET, le Contrôle de Voie fournit par la prise casque-microphone une
tension d’alimentation de + 9 Volts.
b - Sélection OFF/CAM/CAM+ENG
L’opérateur situé au Contrôle de Voie choisit l’interlocuteur CAM (Cadreur) ou
CAM+ENG (Cadreur et Salle de contrôle technique) à l’aide du commutateur S640
"CAM/OFF/ENG+CAM" situé sur la face avant de la carte "STEREO INTERCOM" du
Contrôle de Voie.
Suivant la sélection, le Son de ce micro est alors ajouté :
• au Son "ENG" et au Son "PROG" à destination du Cadreur (cas de la sélection CAM),
• au Son "ENG" et au Son "PROG" à destination du Cadreur et au Son "CAM" à
destination de la salle de Contrôle technique (cas de la sélection "CAM"+"ENG").
ENG
REMOTE
PROD
PROD ENG PRG
MIX
R01 R02 S03
"STEREO INTERCOM" PCB (CCU)
E22 E21
E20
DYNAMIC
ELECTRET
Face
avant
