Chapitre 3 - Contrôles de voie 1685/1686 69
CCU1686
THOMSON EFP1685 / CCU1686
Manuel utilisateur
B1685902AC
Septembre 2000
3.2.1.3 - Cadre "SERIAL DIGITAL OUTPUT"
3.2.1.4 - Cadre "VIDEO OUTPUT"

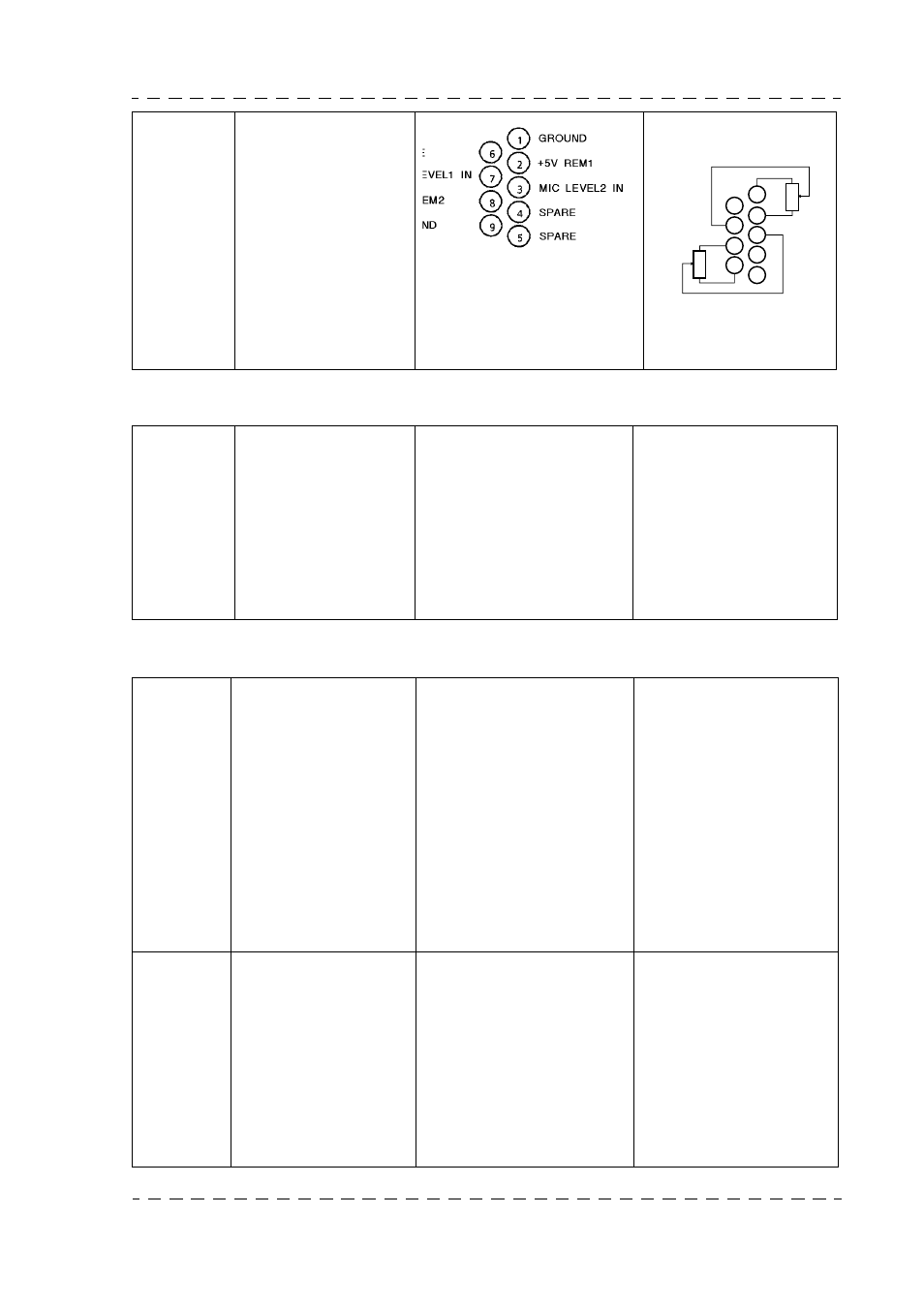

MIC. REM Raccordement de
2 potentiomètres (10 k Ω
à 50 k Ω) de :
• télécommande de
sensibilité du micro-
phone d’ambiance
raccordé à la tête de
caméra,
• télécommande de
sensibilité du micro-
phone raccordé au
CA85.
Connection
Embase Type :
HE501F09KS3E
Réf : T9000678
Prise Type : HE501N09AS
Réf : 99.027.194
SERIAL
OUTPUT
4 sorties vidéo numéri-
que série 270 Mbits
(avec option codeur
numérique). 4 Embases Réf : T6000047 Il est recommandé de fer-
mer les sorties non utili-
sées sur 75
Ω.
NOTA : En position mire
de barres et dent de scie
test synthétiques, le
numéro de CCU s'affiche
en bas à gauche de l'image
numérique.
R (R-Y)
G (Y)
B (B-Y)
Sorties vidéo. 3 Embases
Type : BNC50-EFDPEI-Y3
Réf : T9001518 Les sorties peuvent être
configurées en vidéos R, G,
B ou composantes Y, R-Y,
B-Y. Des signaux de syn-
chronisation peuvent être
rajoutés sur la vidéo verte.
Se référer au chapitre 2
"Installation".
Niveau 700 mV/75 Ω sauf
1 V/75 Ω sur la vidéo verte
si le signal de synchronisa-
tion est présent.
PIX Sortie vidéo avec syn-
chro destinée au moni-
teur de contrôle PM. Embase
Type : BNC50-EFDPEI-Y3
Réf : T9001518 Niveau 1 V/75 Ω.
La sélection de la vidéo de
sortie se fait à partir du
pupitre.
Différents affichages peu-
vent être incrustés dans la
vidéo de contrôle (se référer
au chapitre 2 "Installation"
et au chapitre 5 "Exploita-
tion").
1
2
3
4
5
6
7
8
9
GND
GND
+5V
+5V
Tel. MIC 1
Tel. MIC 2
