Page 38
38
Configuration Vidéo
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur

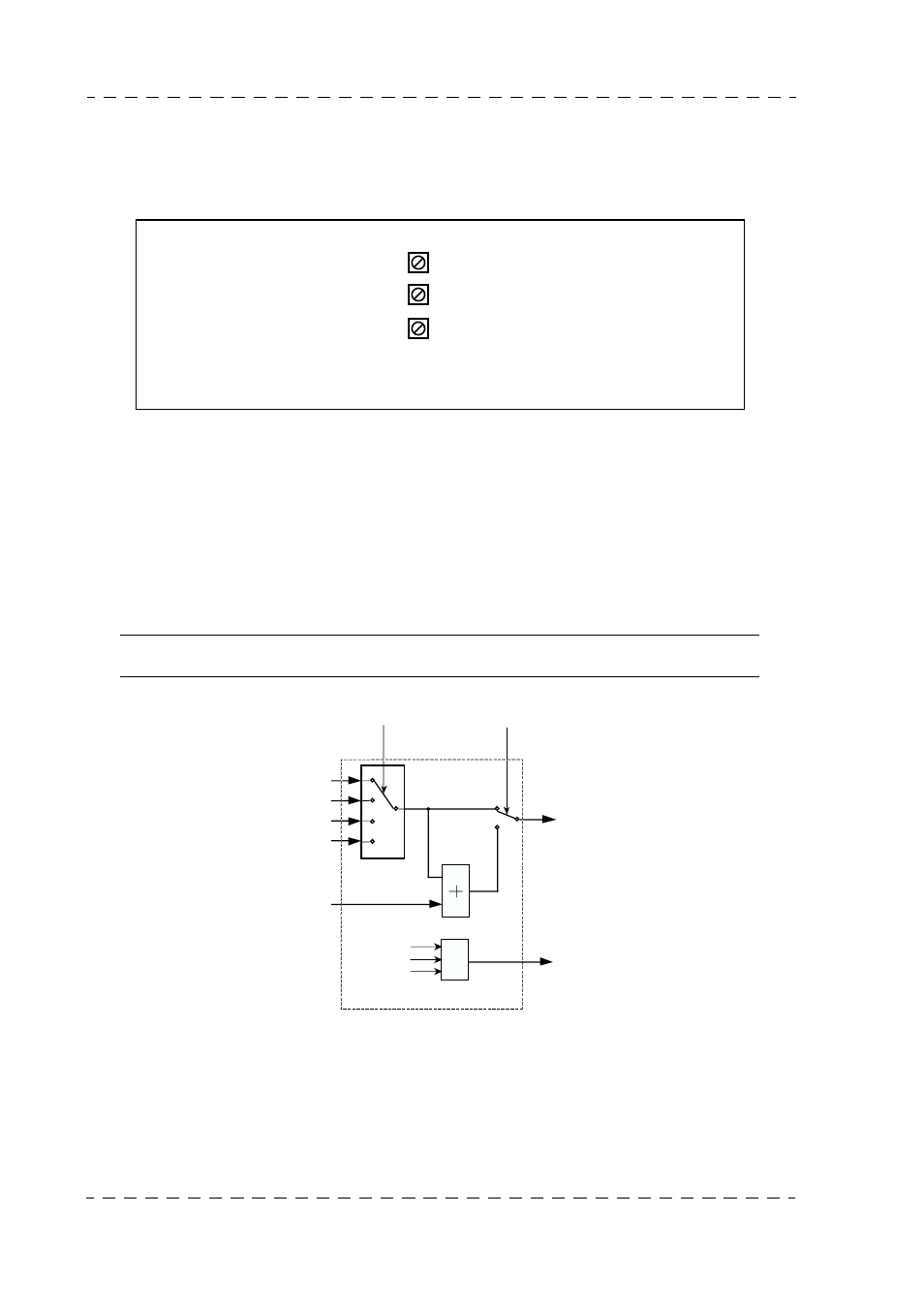

2.4.4 - Calibration des signaux de synchronisation en PAL ou NTSC
(carte VIDEO PIP)
Placer les commutateurs S13, S14, S15 sur la position correspondant au standard d'exploi-
tation.
2.4.5 - Génération de la vidéo "MIX"
La vidéo "MIX" est un signal vidéo de contrôle pour le Cadreur qui résulte de l’addition
d’un signal de luminance "Y" au signal de retour "EXT. VIDEO" sélectionné par les
commutateurs situés sur le boîtier inférieur côté gauche du coffret adaptateur CA85.
Il se substitue au signal vidéo de retour "EXT. VIDEO".
NOTA : La mise en phase du signal Y doit être faite à l'installation.
2.4.6 - Commutateur "EXT SELECT" du CA 85
Ce commutateur permet de sélectionner une entrée vidéo "RETURN" parmi les 4 disponi-
bles à l'entrée du contrôle de voie.
Face
avant
"VIDEO PIP" PCB (CCU)
S13
S15
S14
RET VIDEO
or
MIX VIDEO
TO CAM
INFO
MIX VIDEO
FROM CAM
SELECT
RET VIDEO
FROM CAM
RET 1
RET 2
RET 3
RET 4
VIDEO
MIX IN
FROM
REAR PANEL
"VIDEO" PCB
VIDEO
MIX OUT
R
G
B
FROM CAM
Y
