6.2.1.3 - Face avant
Embase "LENS"
Raccordement du câble issue de l'embase de connection de l'objectif situé sur la face avant
du bâti SPORTCAM.
Embase "VF IN"
Raccordement du câble issue de l'embase "VIEWFINDER" de la caméra.
Embase Triaxial "CCU"
Raccordement du câble triaxial en provenance du contrôle de voie.
2
1
6
3
4
5
8
7
9 10
1: +12V OUT
2: NC
3: GND
4: NC
5: SWITCH VID. EXT IN
6: SWITCH VID. MIX IN
7: SWITCH CAM to PROD IN
8: SWITCH CAM to ENG IN
9: SWITCH 16/9 4/3 IN
10: ON AIR 1 OUT

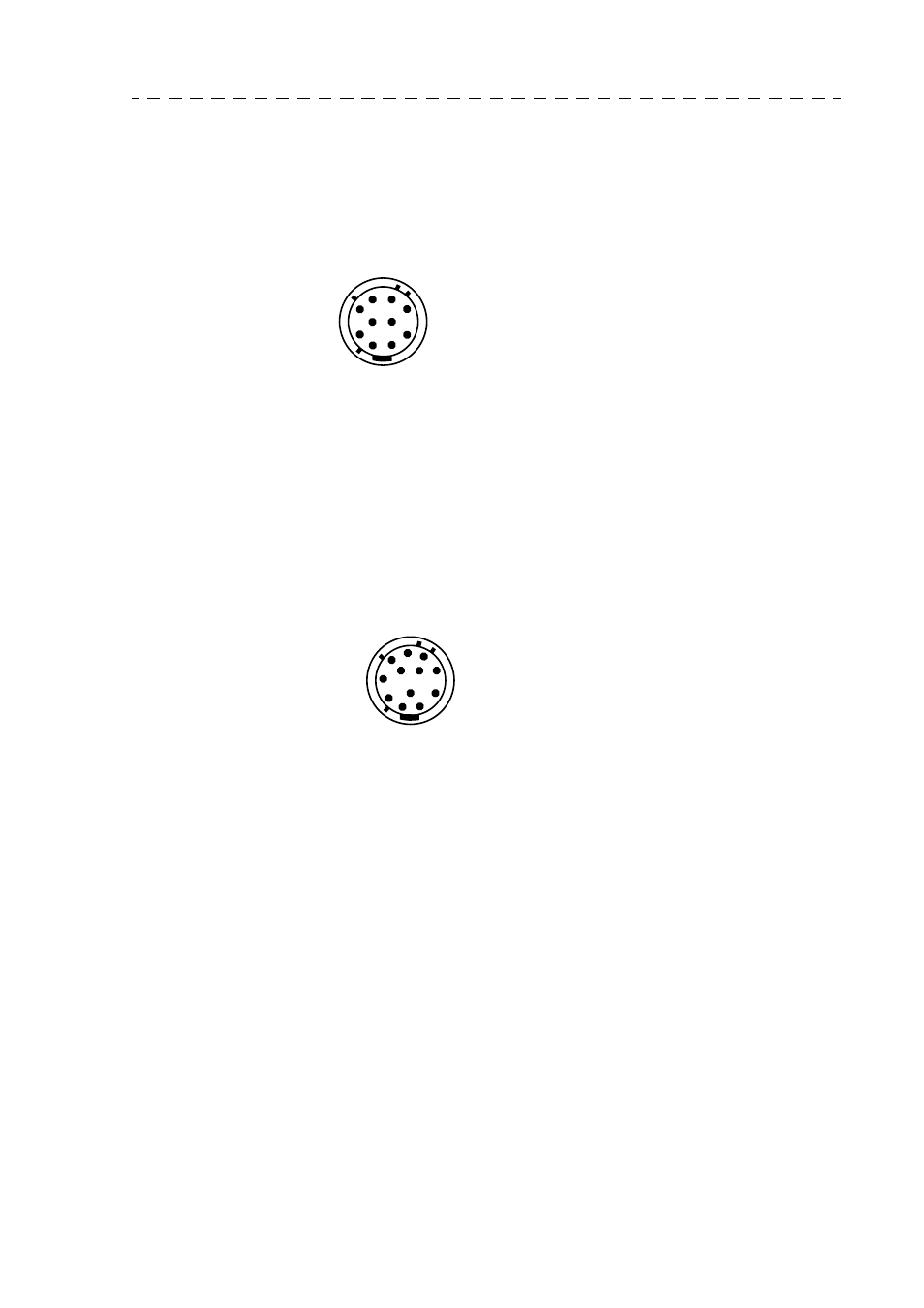

EMBASE Type: HR10-10R-10S
Ref: T1002872
2
1
6
3
4 5
8
7
9
10
11 12
1: Y/G VIDEO
2: Y/G VIDEO GND
3: GND
4: R VIDEO
5: R VIDEO GND
6: B VIDEO
7: B VIDEO GND
8: MISO
9: MOSI
10: SSO
11: SCK
12: SS1
EMBASE Type: HR10-10R-12S
Ref: 91553055
