72 Chapitre 3 - Contrôles de voie 1685/1686
CCU1686
B1685902AC
Septembre 2000
THOMSON EFP1685 / CCU1686
Manuel utilisateur

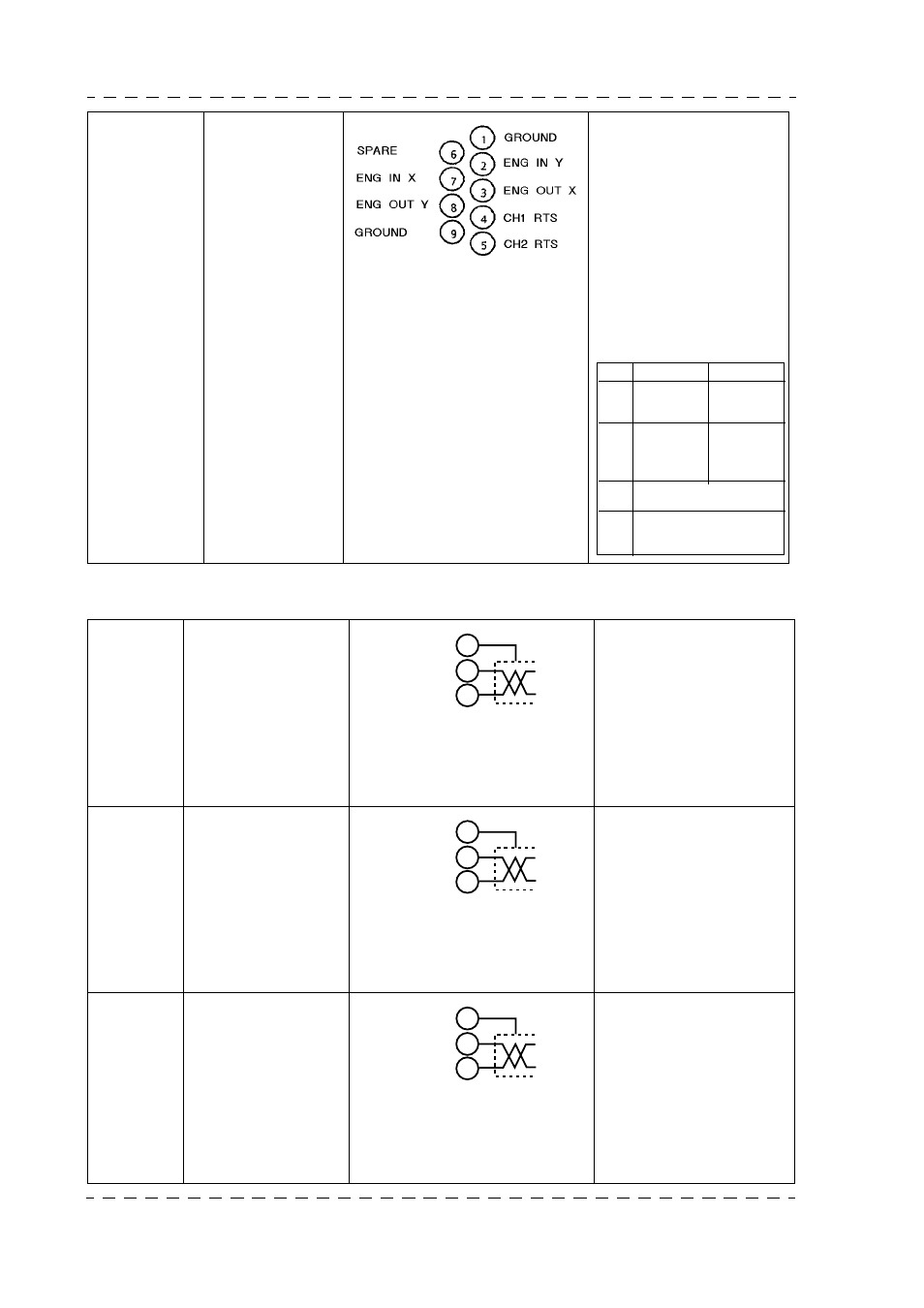

3.2.1.8 - Cadre "AUDIO"
ENGINER Entrée/Sortie
Audio interpho-
nie entre le
Cadreur et Salle
de contrôle techni-
que.
Suivant la position des
cavaliers qui se trouvent
sur la carte "INTER-
COM", la liaison interpho-
nie avec la régie peut se
faire sur 2 ou 4 fils.
Les niveaux audio d’entrée
et de sortie prévus sont de
0 dB. Il est cependant pos-
sible de changer la valeur
de ces niveaux.
Se référer au chapitre 2
"Installation".
Embase Type : HE501F09KS3E
Réf : T9000678
Prise Type : HE501N09AS
Réf : 99.027.194
MIC 1
OUT
Sortie Audio prove-
nant du Micro
Caméra. Le niveau audio de sortie
prévu est de 0 dB. Il est
cependant possible de
changer la valeur de ce
niveau.
Se référer au chapitre 2
"Installation".
Embase Type : NC3MK-V
Réf : T1002568
Prise Type : XLR-3-11C
Réf : 91.355.160
MIC 2
OUT
Sortie Audio prove-
nant du Micro con-
necté sur le CA85. Le niveau audio de sortie
prévu est de 0 dB. Il est
cependant possible de
changer la valeur de ce
niveau.
Se référer au chapitre 2
"Installation".
Embase Type : NC3MK-V
Réf : T1002568
Prise Type : XLR-3-11C
Réf : 91.355.160
PGM IN Entrée du Son PRO-
GRAMME. L’équipement est norma-
lement réglé pour recevoir
un signal de niveau 0 dB.
Il est cependant possible
d’adapter l’équipement à
des signaux de niveau dif-
férent.
Se référer au chapitre 2
"Installation".
Embase Type : NC3FK-V
Réf : T1002569
Prise Type : XLR-3-12C
Réf : 91.355.162
N° 4 FILS 2 FILS
3 - 8
Vers salle
de contrôle
Non
connectés
2 - 7
De la salle
de contrôle
De et vers
la salle
de contrôle
4 Canal RTS Réalisateur
5
Canal RTS
salle technique
1
2
3
(X)
GND
(Y)
1
2
3
(X)
GND
(Y)
1
2
3
(X)
GND
(Y)
