74 Powermax125 Manuel de service 808072
6 – Configuration de la torche machine
3. Pour le démontage d’une torche machine pleine longueur, dévisser le serre-câble de la gaine de positionnement.
Pour le démontage d’une mini torche machine, dévisser le serre-câble de l’adaptateur. Faire glisser le serre-câble
le long du faisceau de torche.
4. Pour le démontage d’une torche machine pleine longueur, dévisser la gaine de positionnement du coupleur.
Pour le démontage d’une mini torche machine, dévisser l’adaptateur du coupleur.
5. Dévisser le coupleur du collier de montage.
6. Retirer les trois vis de l’extrémité de consommables du collier de montage, puis dégager ce dernier de l’avant
du corps de la torche.

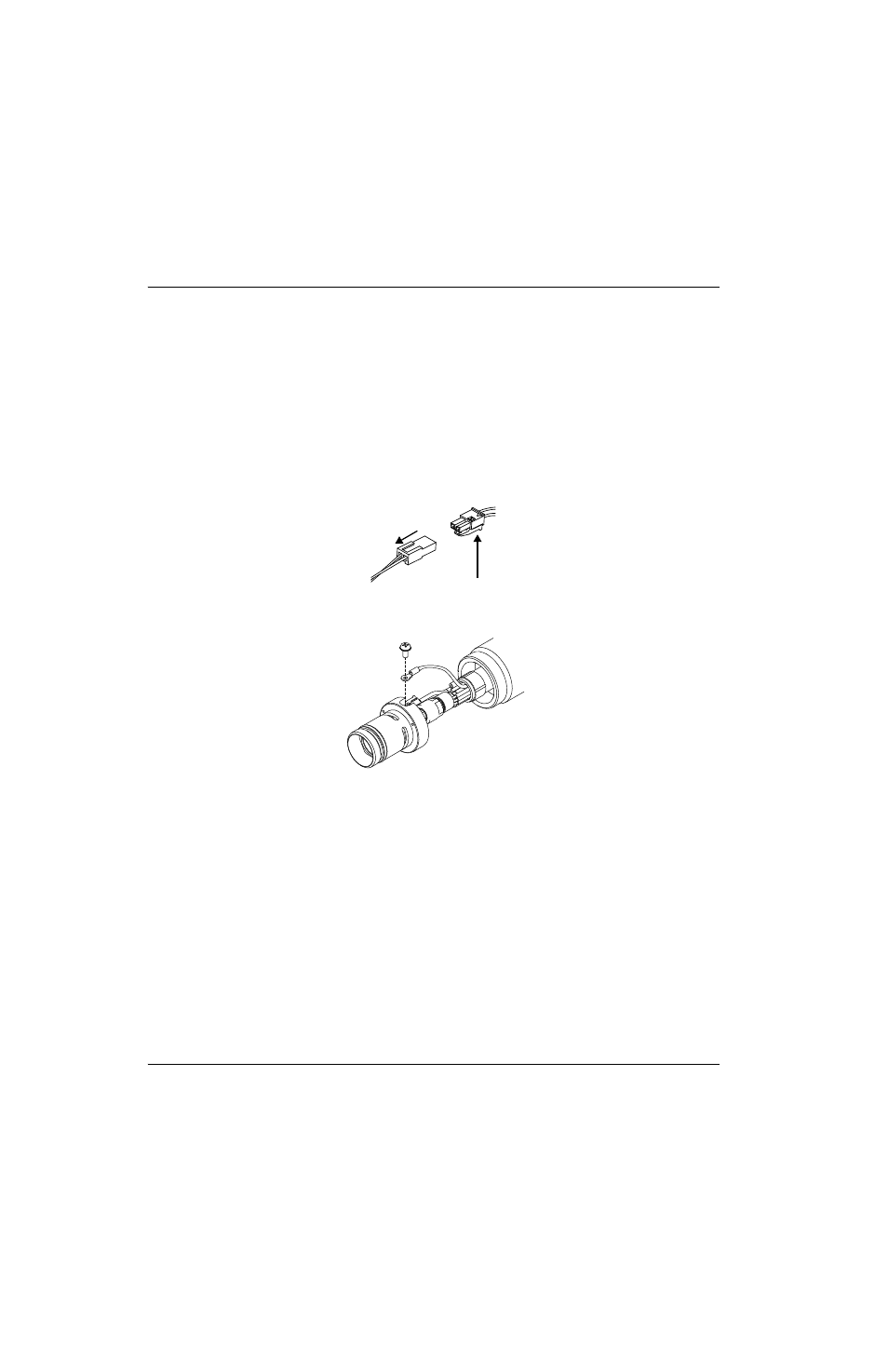

7. Débrancher le connecteur du fil du contacteur du capteur de buse.
8. Retirer la vis qui fixe le câble pilote de la torche au corps de la torche.
