200 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Débrancher le tuyau d’alimentation en gaz
Plusieurs procédures de remplacement de pièces nécessitent de débrancher le tuyau de gaz suivant afin d’incliner
le panneau arrière du côté contraire à la source de courant.
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait de la barrière de composant à la page 185.
d. Consulter Retrait du support du panneau d’extrémité à la page 186.
2. À partir du côté ventilateur de la source de courant, enfoncer l’extrémité du tuyau qui est le plus près du panneau
arrière. (Consulter Figure 60 à la page 201.) Au besoin, incliner doucement le haut du panneau arrière pour l’écarter
de la source de courant pour déposer le tuyau de gaz du raccord instantané.

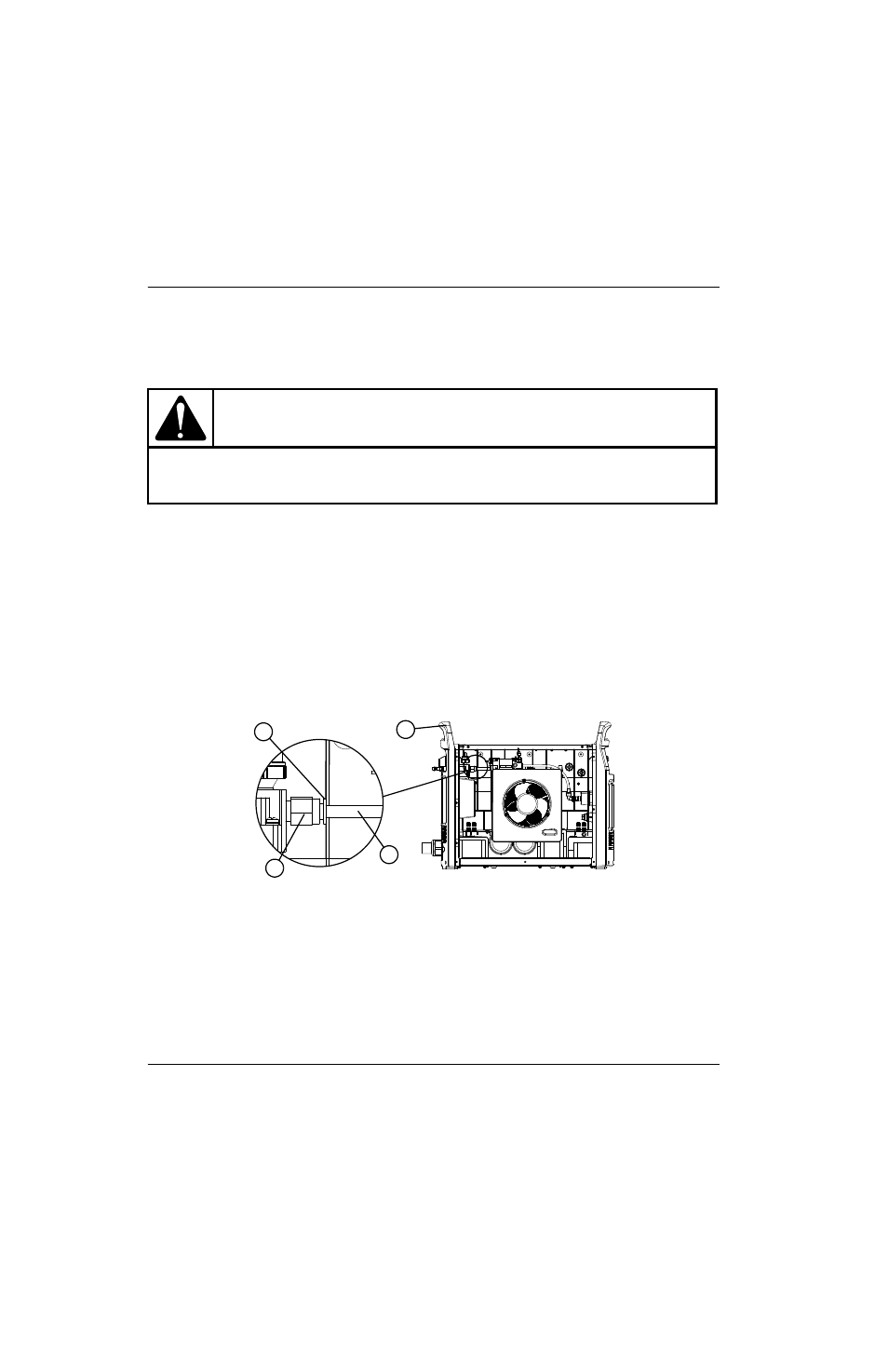

Figure 59
ATTENTION !
Empêcher toute poussière ou tout autre contaminant de pénétrer dans le tuyau de gaz pendant qu’il
est débranché. Ces contaminants peuvent pénétrer dans l’électrovanne et endommager la pression
d’air du système.
1
2
3
4
1 Bague en plastique
2 Raccord instantané
3 Tuyau de gaz
4 Panneau arrière
