Powermax125 Manuel de service 808072
135
8 – Dépannage et tests du système

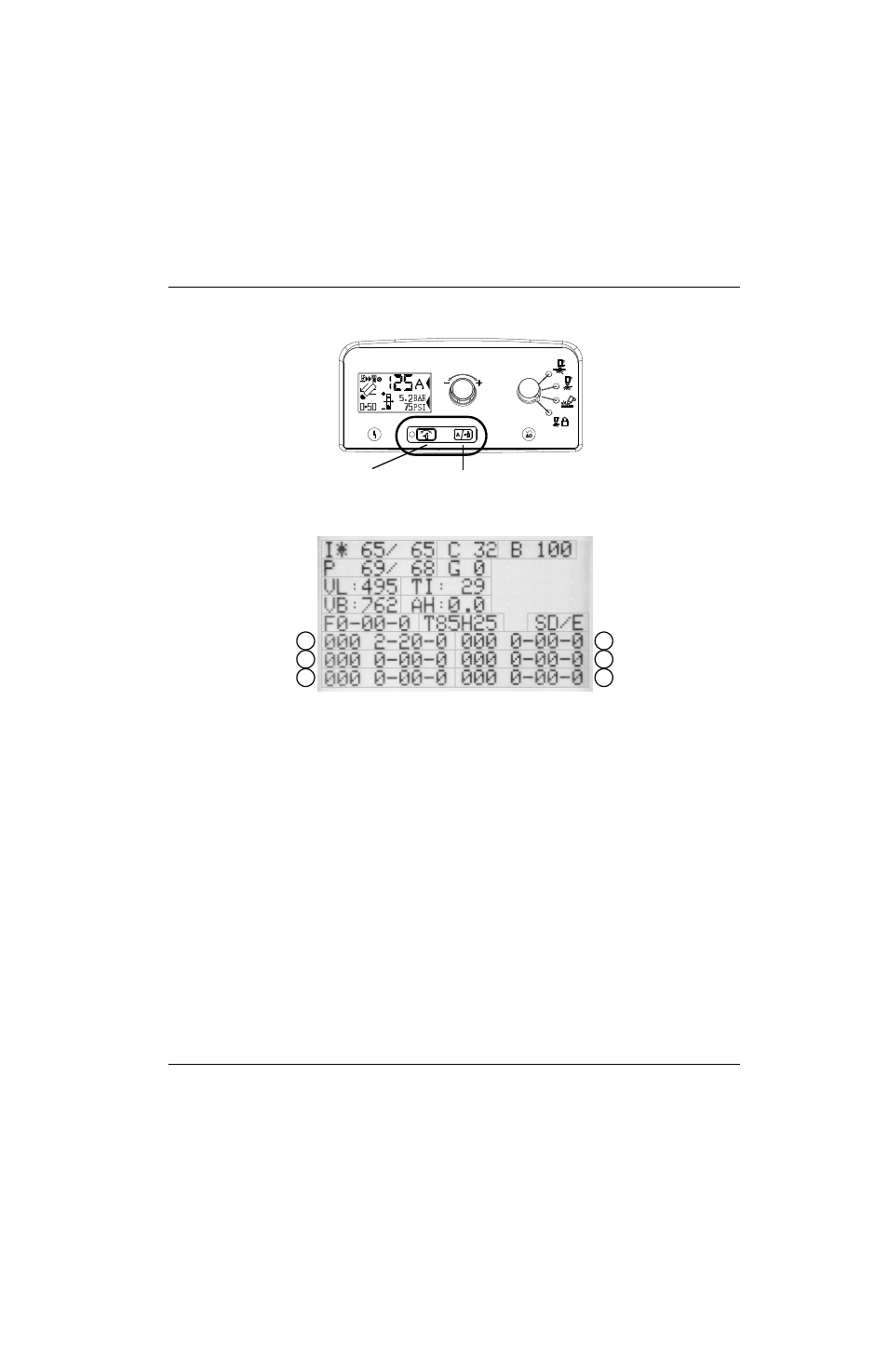

Figure 16
Figure 17
Identificateur
Description
I
Courant réglé/affiché
C
Contraste du LCD
B
Luminosité de l’écran LCD (pourcentage)
P
Pression réglée/affichée
G
Test des gaz activé (1)/désactivé (0)
VL
Tension secteur c.a. entrante
TI
Température du module onduleur (°C)
VB
Tension omnibus c.c.
AH
Heures de fonctionnement de l’arc
F
Code de défaillance à 4 chiffres en direct pour le diagnostic des erreurs de système
T
Identifiant de torche (intensité/manuelle [H] ou machine [M]/longueur de faisceau en pieds)
S
Versions du logiciel du circuit imprimé de commande/processeur de signal numérique
(légendes 1 – 6) Registre des défaillances des codes de défaillance récents enregistrés par le système
(0-00-0) et les 3 derniers chiffres du compteur d’heures d’arc quand la défaillance s’est
produite (000). La légende 1 est le code de défaillance le plus récent.
Sélecteur de mode automatique/manuel Sélecteur de mode courant/gaz
1
3
5
2
4
6
