Powermax125 Manuel de service 808072
199
9 – Remplacement des composants de la source de courant
13. Pousser le connecteur, à partir du câble RS-485 long sur le connecteur J1 du circuit RS-485.
14. Sur le câble RS-485 court, enfoncer le connecteur avec le plus petit cache-poussière blanc sur le connecteur J7
du circuit du processeur de signal numérique.
15. Enfoncer l’autre connecteur dans le connecteur J2 du circuit RS-485.

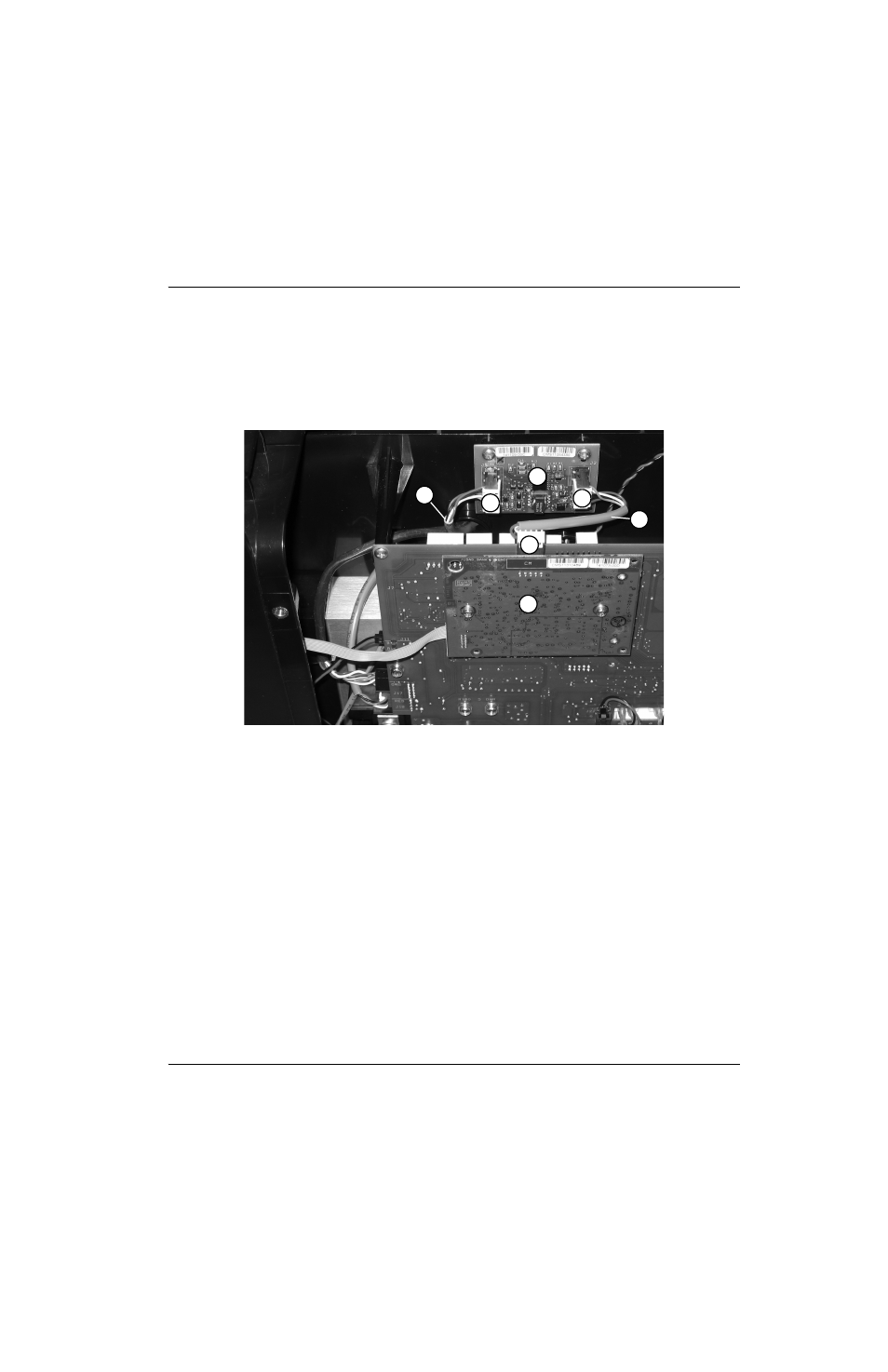

Figure 58
16. Suivre les procédures suivantes :
a. Consulter Installation du support du panneau d’extrémité à la page 187.
b. Consulter Installation de la barrière de composant à la page 185.
c. Consulter Installation du couvercle de la source de courant à la page 184.
d. Rebrancher l’alimentation électrique et en gaz.
4
5
2
1
3
6
7
1
Connecteur J1
2
Câble long RS-485
3
Circuit imprimé du processeur de signal numérique
4
Connecteur J7
5
Câble court RS-485
6
Connecteur J2
7
Circuit imprimé RS-485
