282 Powermax125 Manuel de service 808072
10 – Remplacement des composants de la torche
le tournevis pour déloger la poignée. (Consulter Figure 122.)

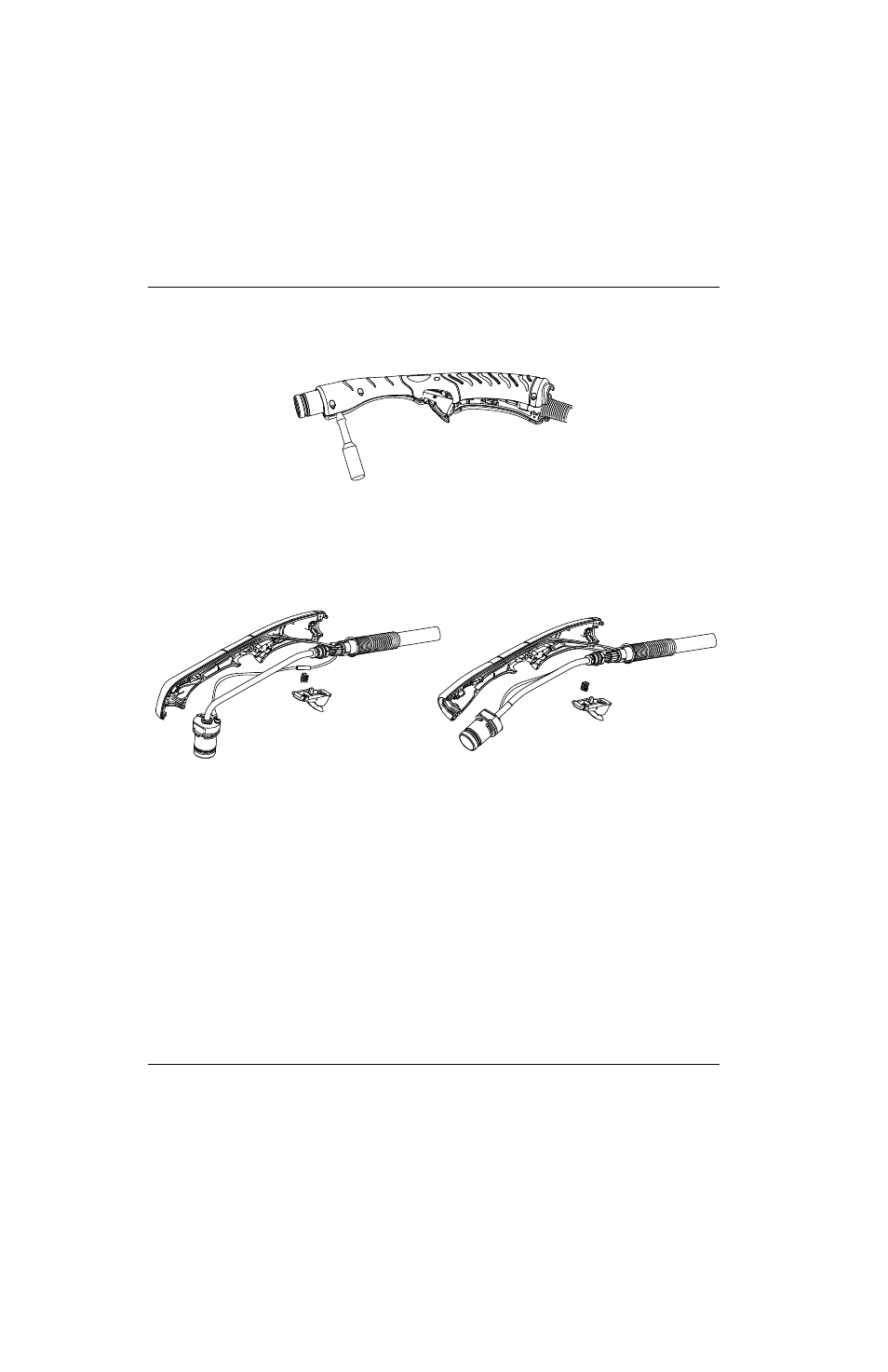

Figure 122
6. Tout en maintenant le ressort en place, faire glisser la gâchette et le ressort vers le haut pour les extraire de la
poignée. Les mettre de côté.
7. Le corps de la torche se loge parfaitement dans le côté droit de la poignée. Tout en tenant le corps de la torche,
appuyer doucement sur le côté droit de la poignée pour l’enlever du corps de la torche.
Figure 123
8. Faire glisser le contacteur de détection de la buse de sa tige de montage. (Consulter Figure 125 à la page 283.)
