236 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
5. Retirer le raccord du tuyau de gaz du panneau arrière.
6. Retirer les trois vis de montage fixant le raccord du tuyau de gaz sur le panneau arrière.

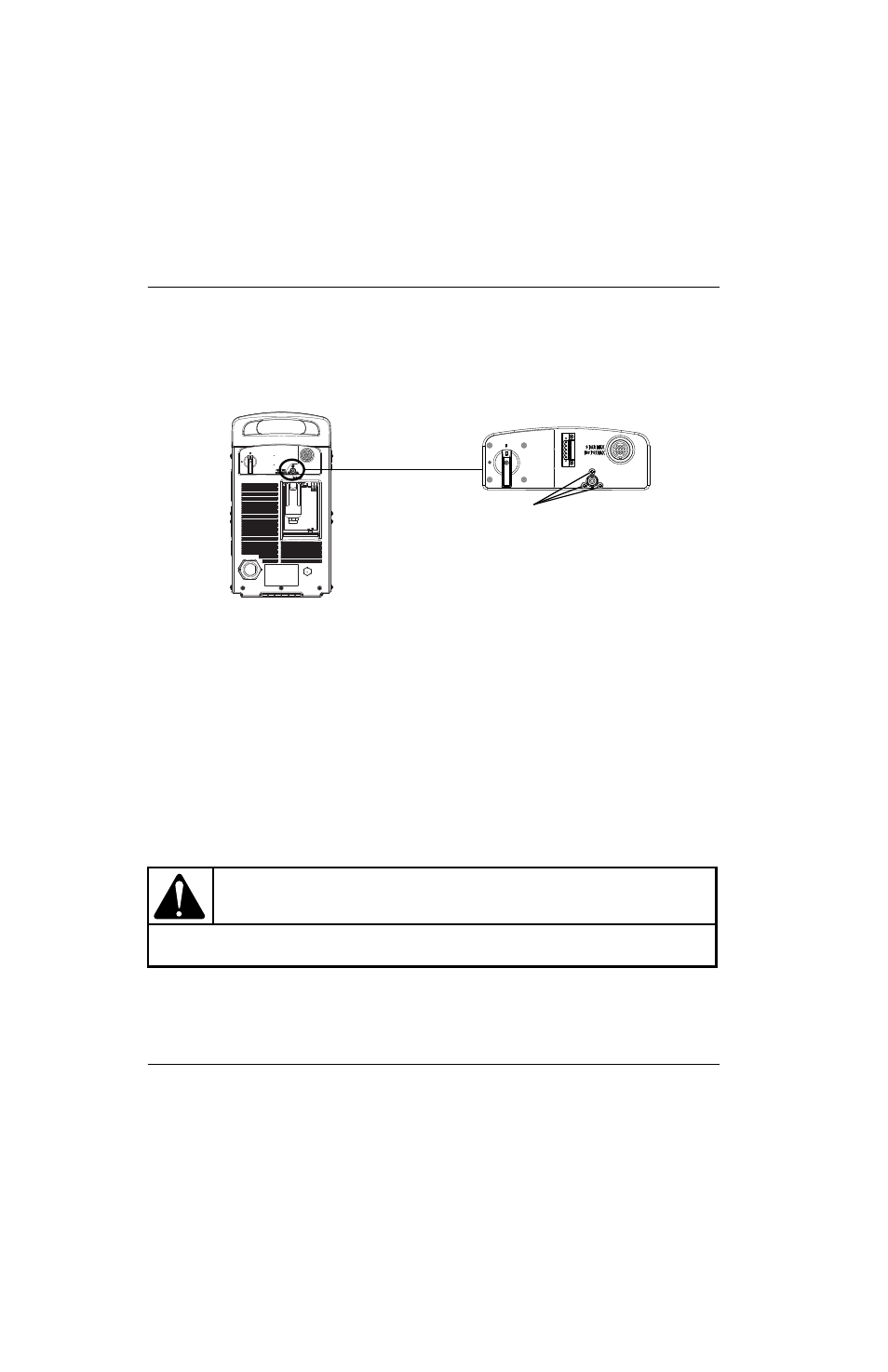

Figure 83
7. Déposer l’ensemble du filtre à gaz de la source de courant.
Installation de l’ensemble du filtre à gaz
1. Déposer la cuve du filtre, l’écrou de retenue et la cartouche filtrante du nouveau filtre à gaz. (Consulter Figure 32 à la
page 180.)
2. Positionner le nouvel ensemble de filtre à gaz dans la source de courant.
3. Serrer les trois vis de montage sur le panneau arrière à un couple de 23 kg cm.
4. Appliquer légèrement de l’enduit d’étanchéité sur les filetages du tuyau de gaz et le serrer dans le support
du panneau arrière.
 Si trop d’enduit d’étanchéité est appliqué, la quantité excédentaire de produit peut
contaminer la conduite de gaz.
5. Aligner l’extrémité du tuyau de gaz avec le raccord instantané et pousser délicatement le panneau arrière vers
la source de courant jusqu’à ce que le tuyau de gaz soit bien en place.
6. Sécuriser les fils de terre au boîtier du filtre à gaz en serrant les vis du fil de terre à 11,5 kg cm.
ATTENTION !
Ne jamais utiliser de ruban en polytétrafluoroéthylène lors de la préparation du joint. Sur les filets
mâles, utiliser uniquement des pâtes ou des liquides d’étanchéité pour filets.
Vis de montage
