274 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
7. Aligner la cartouche filtrante à gaz dans la source de courant avec le panneau arrière et les fixer en serrant les
trois vis de montage à un couple de 23 kg cm. Consulter Figure 115.
8. Appliquer du mastic aux filetages du tuyau de gaz et serrer le collet de tuyau de gaz dans la cartouche filtrante à gaz.
9. Installer la cartouche filtrante et la fixer au bas de la cartouche filtrante à gaz en serrant l’écrou de retenue en
plastique.
10. Insérer la cuve de filtre dans le bas de la cartouche filtrante à gaz et s’assurer que le loquet est placé à 45 degrés
vers la droite.
11. Aligner verticalement et pousser fermement la cuve du filtre vers le haut jusqu’à ce qu’elle soit bien en place.
12. Faire pivoter la cuve de filtre vers la gauche, jusqu’à ce que le loquet se bloque en position.

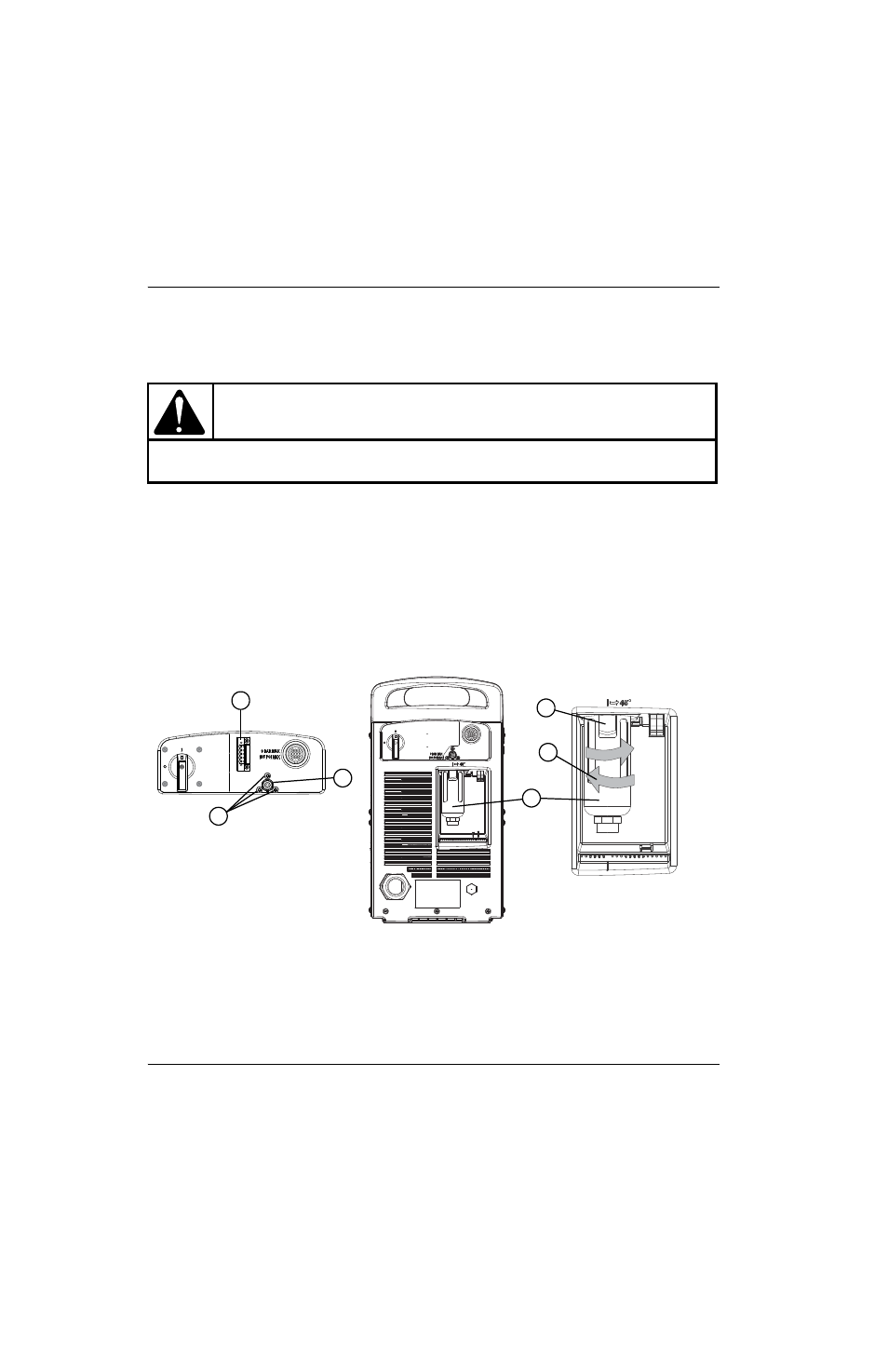

Figure 115
ATTENTION !
Ne jamais utiliser de ruban en polytétrafluoroéthylène lors de la préparation du joint. Sur les filets
mâles, utiliser uniquement des pâtes ou des liquides d’étanchéité pour filets.
1
2
3
4
5
6
1 Connecteur RS-485 en option
2 Vis de montage de la cartouche filtrante à gaz (3)
3 Raccord du tuyau de gaz
4 Cuve de filtre
5 Tourner pour installer
6 Loquet
