Powermax125 Manuel de service 808072 217
9 – Remplacement des composants de la source de courant
Remplacement du circuit imprimé d’alimentation
Retrait du circuit imprimé d’alimentation
Réaliser les étapes suivantes en consultant la figure appropriée :
 Figure 74 – circuit imprimé d’alimentation 480 V/600 V CSA à la page 219
 Figure 75 – circuit imprimé d’alimentation 400 V CE, 380 V CCC à la page 220
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait de la barrière de composant à la page 185.
d. Consulter Retrait du circuit imprimé du processeur de signal numérique à la page 215.

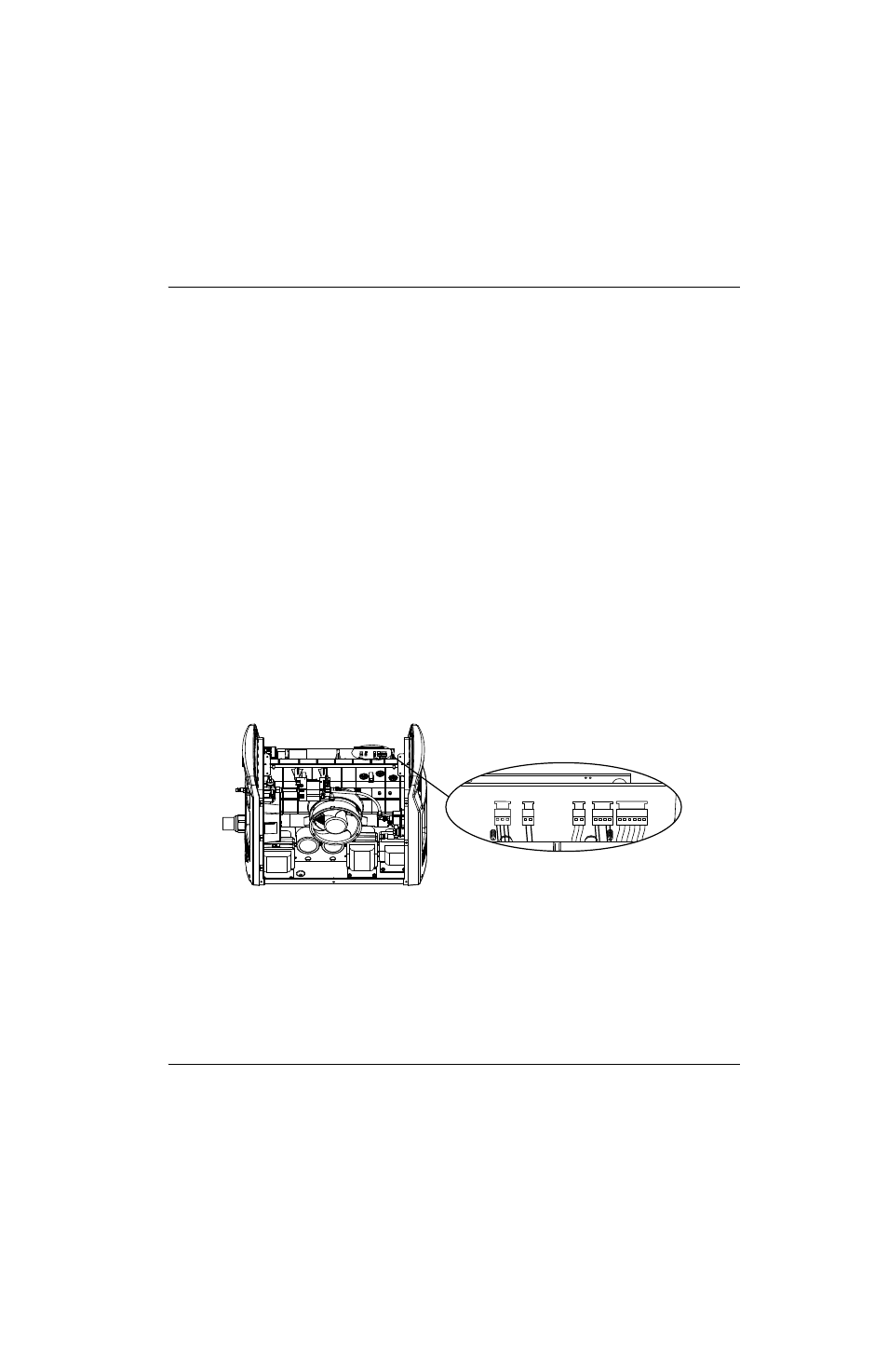

2. Débrancher les cinq connecteurs situés à J1, J2, J3, J5 et J6 du côté composant du circuit imprimé d’alimentation.
Figure 73
3. Débrancher les connecteurs de câble de commande de grille (J21, J22) du circuit imprimé d’alimentation.
4. Retirer les deux condensateurs 4 μF du circuit imprimé d’alimentation.
5. Retirer toutes les vis et tous les boulons qui retiennent les fils au circuit imprimé d’alimentation.
6. Retirer toutes les vis restantes du circuit imprimé d’alimentation sauf les sept vis de montage du circuit et les deux vis
de montage du transformateur.
Numéro de kit Description
428123 Kit : Circuit imprimé d’alimentation pour Powermax125 480 V CSA (141204)
428124 Kit : Circuit imprimé d’alimentation pour Powermax125 600 V CSA (141290)
428122 Kit : Circuit imprimé d’alimentation du Powermax125 400 V CE/380 V CCC (141207)
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
