9 – Remplacement des composants de la source de courant

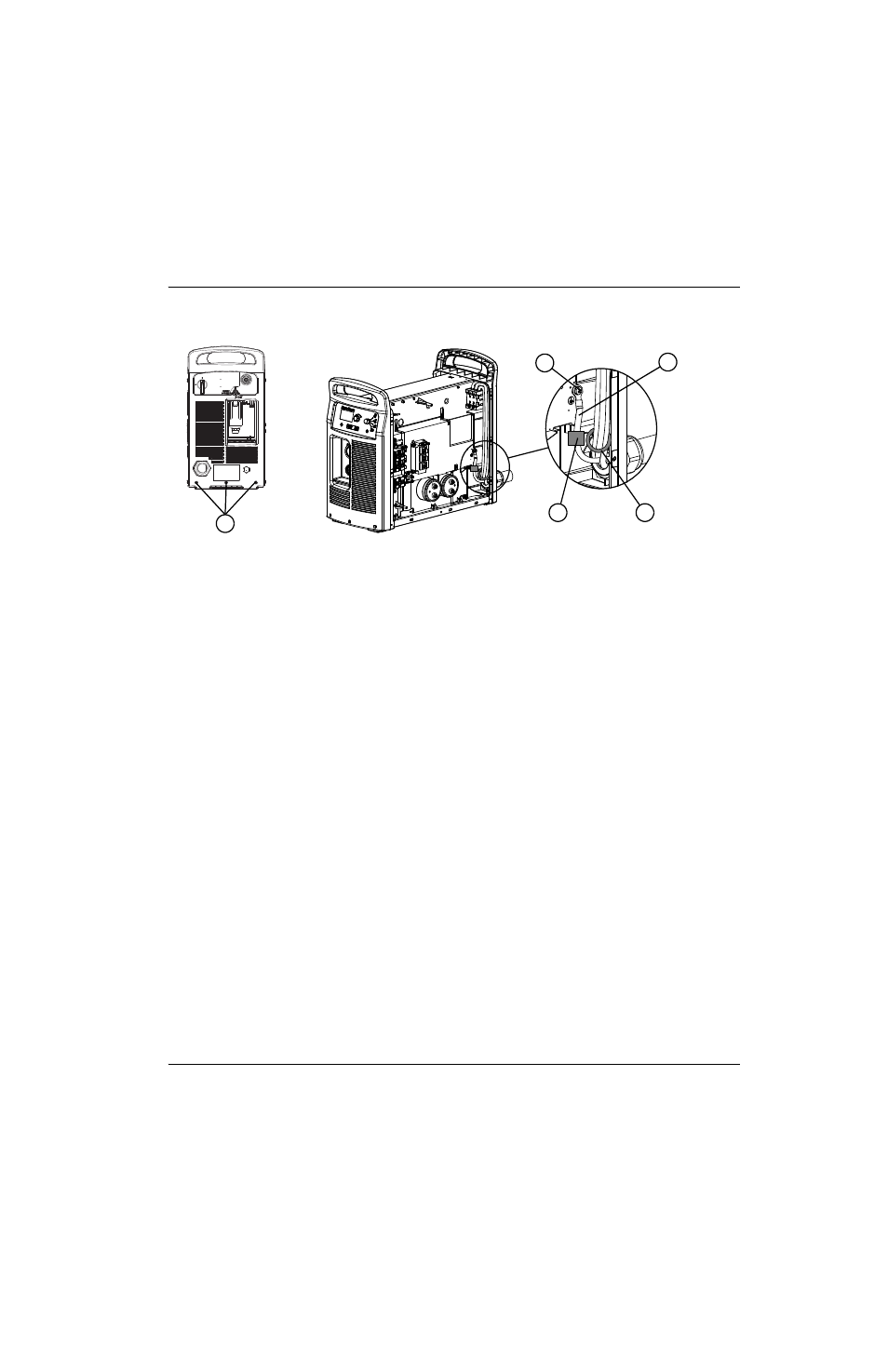

Figure 61

Les modèles CE possèdent un noyau de ferrite sur le fil de terre et sur les fils
d’alimentation. Les modèles CSA ne possèdent pas de noyau de ferrite. Les modèles
CCC sont livrés sans cordon d’alimentation; pour conserver la certification CE, installer
le kit de cordon d’alimentation 228886.

4. Faire glisser le panneau arrière à environ 4 cm de la source de courant.

5. Vérifier que l’alimentation du système est éteinte (OFF) et débranchée. Desserrer les vis de pression qui fixent les

trois fils d’alimentation (L1, L2, L3) sur le dessus de l’interrupteur d’alimentation. (Consulter

Figure 62 à la

page 204.)

6. Tirer les fils vers le haut pour les enlever de l’interrupteur d’alimentation.

7. Sur l’extérieur de la source de courant, dévisser l’écrou de retenue du serre-câble du cordon d’alimentation de sorte

que les fils puissent se déplacer librement. Faire glisser l’écrou sur le cordon d’alimentation.

8. Modèles CSA : Faire passer les fils dans le serre-câble de l’extérieur de la source de courant pour déposer

le cordon d’alimentation.

Modèles CE : Tirer sur les fils dans le serre-câble depuis l’intérieur du panneau arrière. (Vous ne pouvez pas retirer
les fils depuis l’extérieur de la source de courant à cause du noyau en ferrite sur les trois fils d’alimentation.)

1

2

4

5

3

1

Vis de montage du panneau arrière

2

Fil de terre avec noyau de ferrite (modèles CE)

3

Fil d’alimentation avec noyau de ferrite (modèles CE)

4

Fil de terre

5

Vis
