Figure 72 – Hypertherm Powermax125 Rev.1 Service manual Manuel d'utilisation

Page 216

Advertising
background image

216

Powermax125 Manuel de service 808072

9 – Remplacement des composants de la source de courant

5. Serrer les deux vis de montage à un couple de 8,1 kg cm.

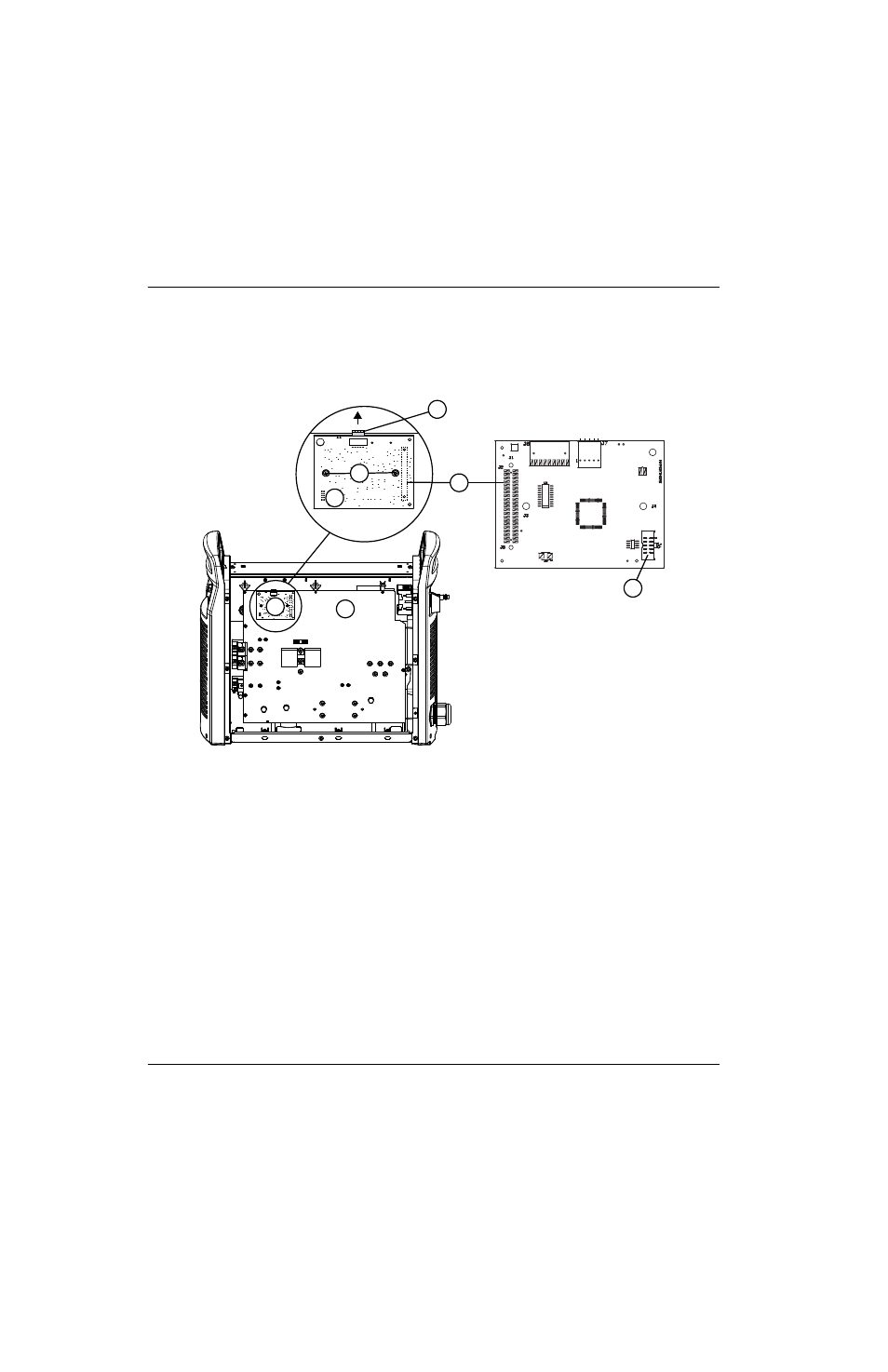

Figure 72

6. Suivre les procédures suivantes :

a. Consulter Installation de la barrière de composant à la page 185.

b. Consulter Installation du couvercle de la source de courant à la page 184.

c. Rebrancher l’alimentation électrique et en gaz.

1

2

3

4

5

6

3

Vue avant du processeur de signal numérique

Vue arrière du processeur de signal numérique

1

Connecteur du processeur de signal numérique
(J7)

2

Vis du connecteur du processeur de signal
numérique (2)

3

Circuit imprimé du processeur de signal numérique

4

Broches à connecteur

5

Circuit imprimé d’alimentation

6

Connecteur J6
