10 – Remplacement des composants de la torche
Remplacement du collier de montage
Dépose du collier de montage
De nombreuses réparations nécessitent le retrait du collier de montage de la torche machine. Plusieurs procédures dans
cette section font référence à cette procédure.
1. Couper l’alimentation (OFF) (O), débrancher l’alimentation en gaz et débrancher la torche.
2. Déposer les consommables.
3. Dévisser l’écrou du serre-câble de ce dernier puis le ramener le long du faisceau de torche.
4. Dévisser l’écrou du serre-câble de la gaine de positionnement (torche machine pleine longueur uniquement) ou
de l’adaptateur (mini-torche uniquement) puis le ramener le long du faisceau de torche. (Consulter Figure 143 à la
page 297.)
5. Dévisser la gaine de positionnement (torche machine pleine longueur) ou l’adaptateur (mini-torche uniquement)
du coupleur.
6. Dévisser le coupleur du collier de montage.
7. Retirer les trois vis de la face avant du collier de montage et les mettre de côté.
8. Faire glisser le collier de montage du corps de la torche.

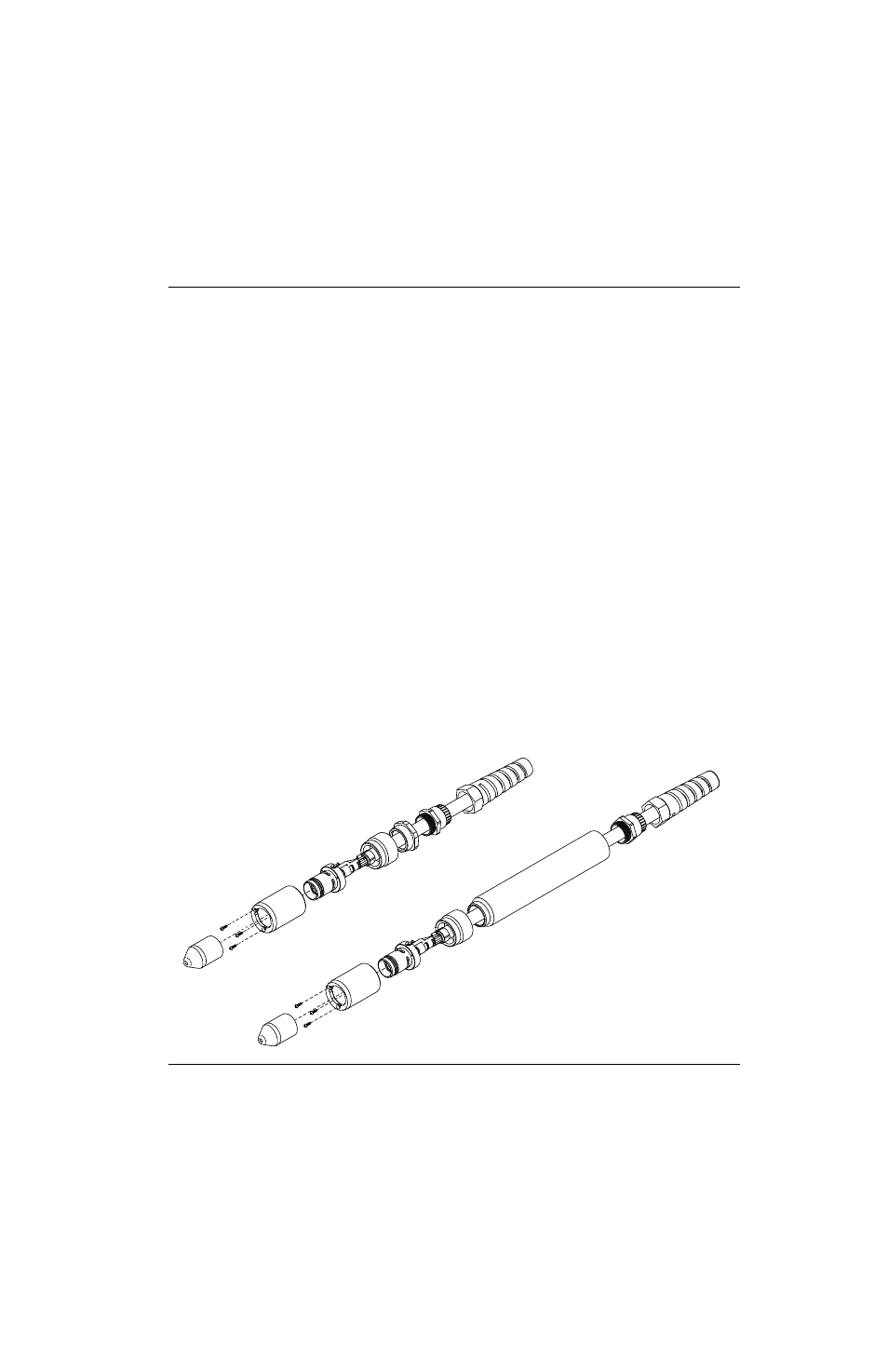

Figure 143
Kit Description
428145 Kit : Collier de montage de torche machine Duramax Hyamp 180°
