Powermax125 Manuel de service 808072 281
10 – Remplacement des composants de la torche
Remplacement de la poignée
Dépose de la poignée
De nombreuses réparations nécessitent la dépose de la poignée et d’autres composants. Plusieurs procédures dans
cette section font référence à cette procédure. Pour remplacer la poignée, vous devez déposer tous les composants
internes de la poignée.
1. Couper l’alimentation (OFF) (O), débrancher l’alimentation en gaz et débrancher la torche.
2. Retirer les consommables de la torche.
3. Placer la torche sur une surface plane avec la poignée gauche vers le haut.
 Le côté gauche de la poignée est le côté avec les vis.
 Il peut être utile de maintenir le faisceau en place pour éviter qu’il ne bouge.
4. Déposer les vis de la poignée de gauche.
5. En faisant attention de ne pas laisser le ressort de la gâchette sauter de la poignée, soulever le côté gauche de
la poignée de la torche.

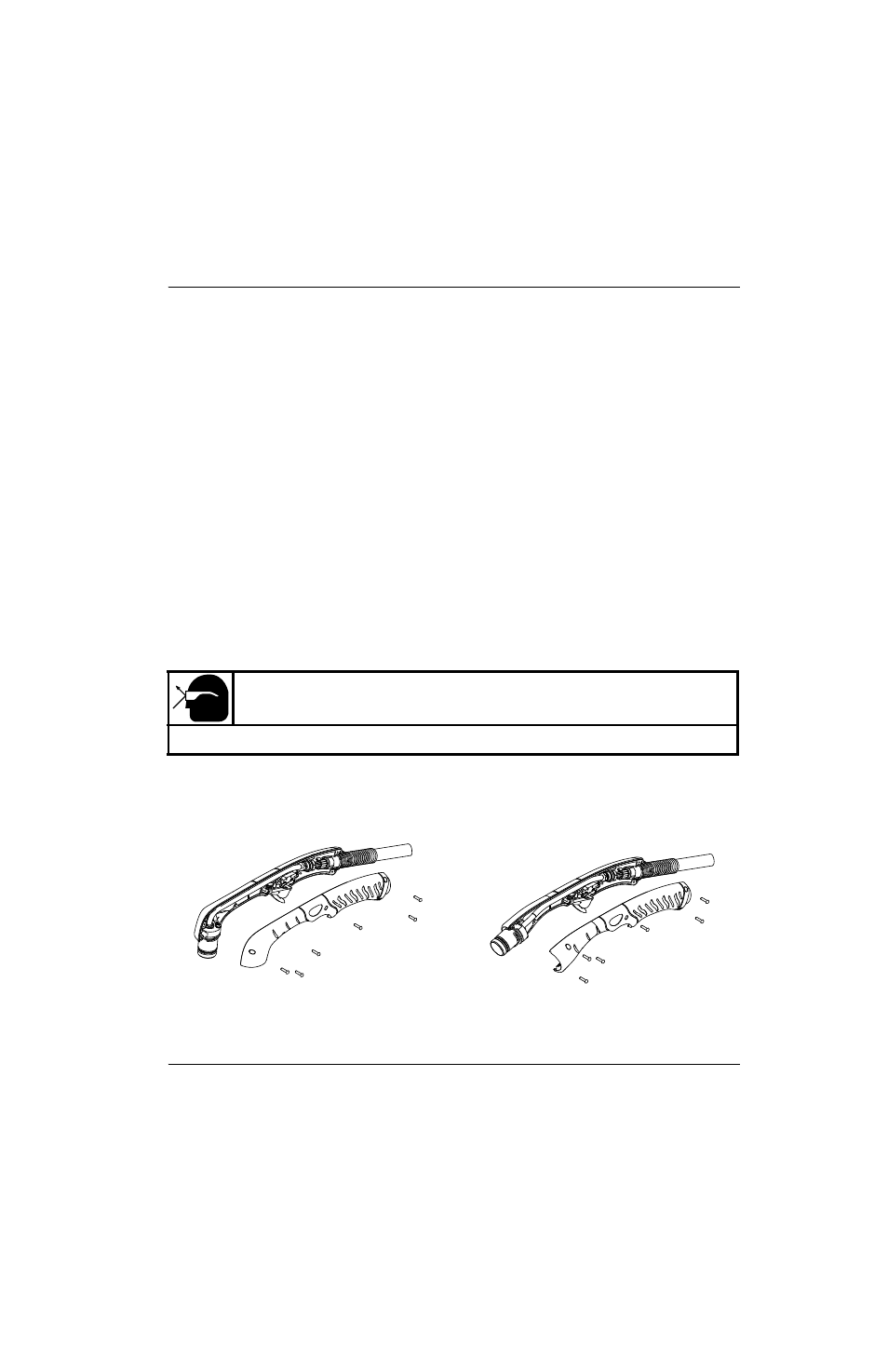

Figure 121
 Pour la torche manuelle 15°, soulever avec précaution le côté droit de la poignée.
Insérer la lame d’un tournevis entre les poignées sur le côté gauche. Tourner doucement
Kit Description
428154 Kit : Poignée de torche de rechange pour Duramax Hyamp 15°
428155 Kit : Poignée de torche de rechange pour Duramax Hyamp 85°
ATTENTION !
Porter une protection pour les yeux, le ressort de la gâchette peut sauter de la poignée.
