238 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
5. Pousser la bague en plastique sur le long collet de tuyau de gaz tout en tirant le long tuyau de gaz du côté droit de
l’électrovanne.
6. Retirer les deux vis de montage de l’électrovanne.
7. Pousser la bague en plastique sur le raccord de tuyau de gaz court tout en tirant l’électrovanne hors du tuyau de gaz
court.
8. Retirer l’électrovanne.
Installation de l’électrovanne
1. Aligner et pousser l’électrovanne sur le tuyau de gaz court jusqu’à ce qu’elle soit bien en place. Consulter Figure 85.
2. Fixer l’électrovanne au panneau central en serrant les deux vis de montage fournies à 23 kg cm.
3. Pousser le tuyau de gaz long dans l’électrovanne jusqu’à ce qu’il soit bien en place.
4. Pousser le capteur de pression dans l’électrovanne jusqu’à ce qu’il soit bien en place.
5. Acheminer les fils d’alimentation de l’électrovanne et le connecteur dans le passe-fil gauche.
6. Brancher le connecteur de l’électrovanne dans le connecteur J6 du circuit imprimé d’alimentation.

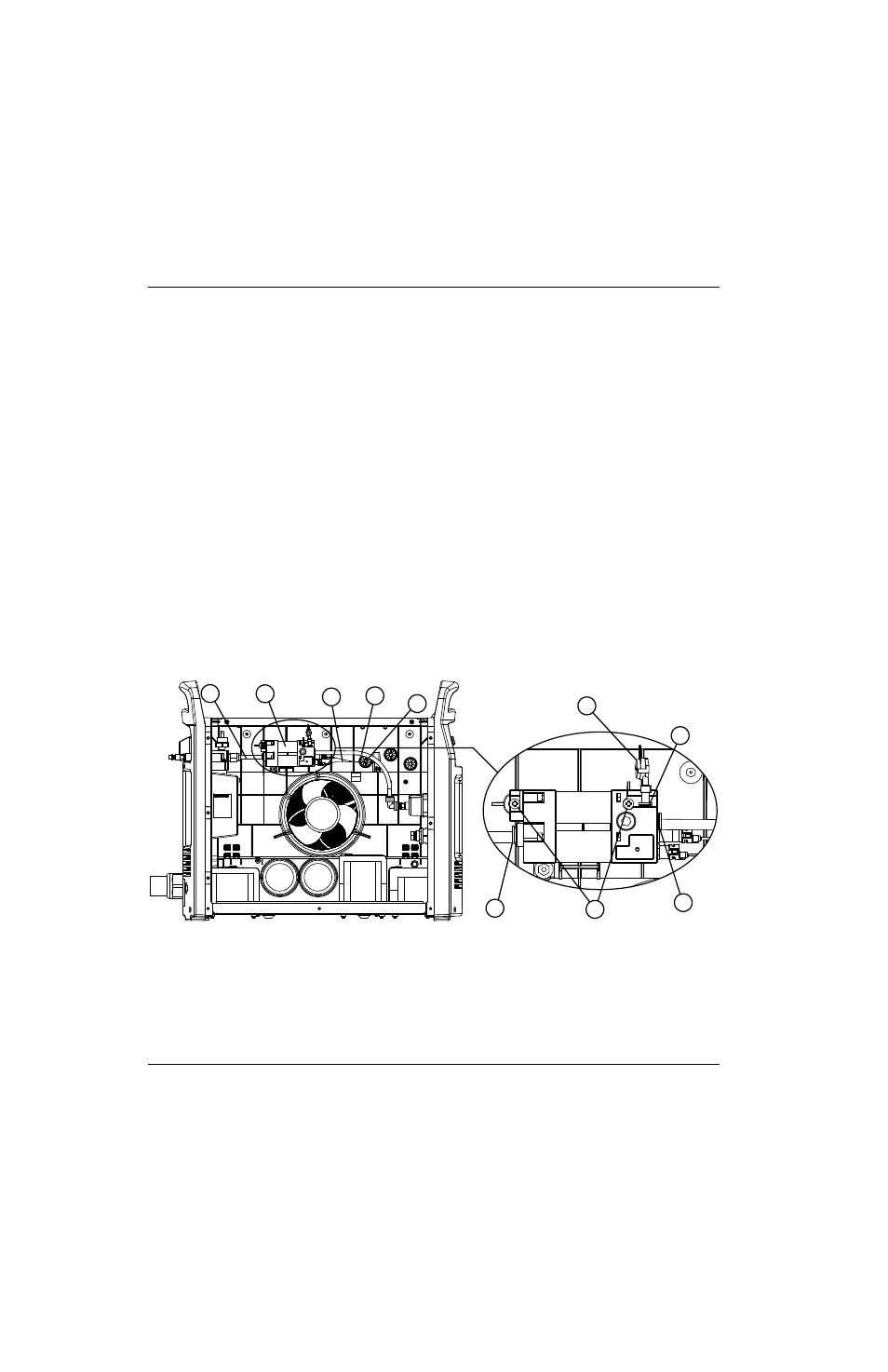

Figure 85
1
2 3
4
5
6 7
8 9 10
1 Tuyau de gaz court
2 Raccord court du tuyau de gaz
3 Vis de montage
4 Raccord long du tuyau de gaz
5 Raccord du capteur de pression
6 Capteur de pression
7 Passe-fil gauche
8 Tuyau de gaz long
9 Fils d’alimentation de l’électrovanne
10 Électrovanne
