Powermax125 Manuel de service 808072
197
9 – Remplacement des composants de la source de courant
5. Acheminer le long câble, le petit connecteur en premier, dans l’orifice de montage du connecteur RS-485 situé dans
le panneau arrière.
6. Attacher le connecteur RS-485 dans l’orifice de montage du panneau arrière avec le fil rouge sur le dessus
(Consulter
Figure 54), en serrant les deux vis à fournies à un couple de 11,5 kg cm.

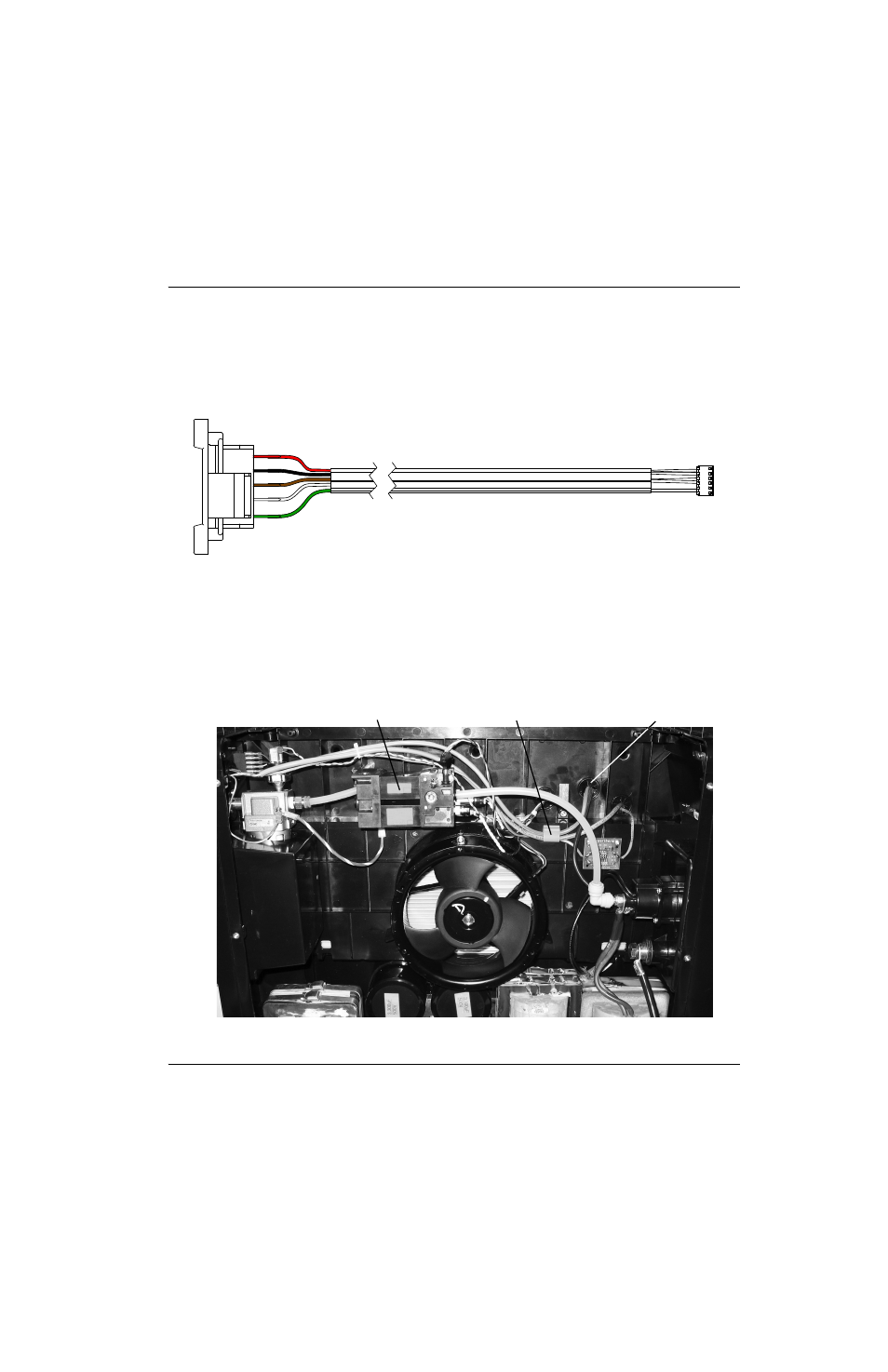

Figure 54
7. Acheminer le long câble RS-485 le long des deux câbles gris existants, sur le dessus de l’électrovanne et dans
le serre-câble fixé au panneau central.
8. Pousser le petit connecteur, à partir du câble RS-485, dans le passe-fil central du panneau central.
Figure 55
Fil rouge
Pince de câble
Électrovanne
Passe-fil central
