10 – Remplacement des composants de la torche
6. Visser le corps de la torche dans le faisceau de la torche jusqu’à ce qu’il soit serré.
 Les fils blancs du faisceau doivent être vers le haut.
7. Utiliser une clé 3/8 po et une clé 1/2 po (ou deux clés ajustables) pour serrer le tuyau de gaz qui fixe le corps
de la torche au faisceau de torche à un couple de 69,1 kg cm.
8. Serrer la vis de borne du fil pilote à un couple de 17,3 kg cm.
9. Brancher le contacteur de détection de la buse et l’interrupteur de démarrage.

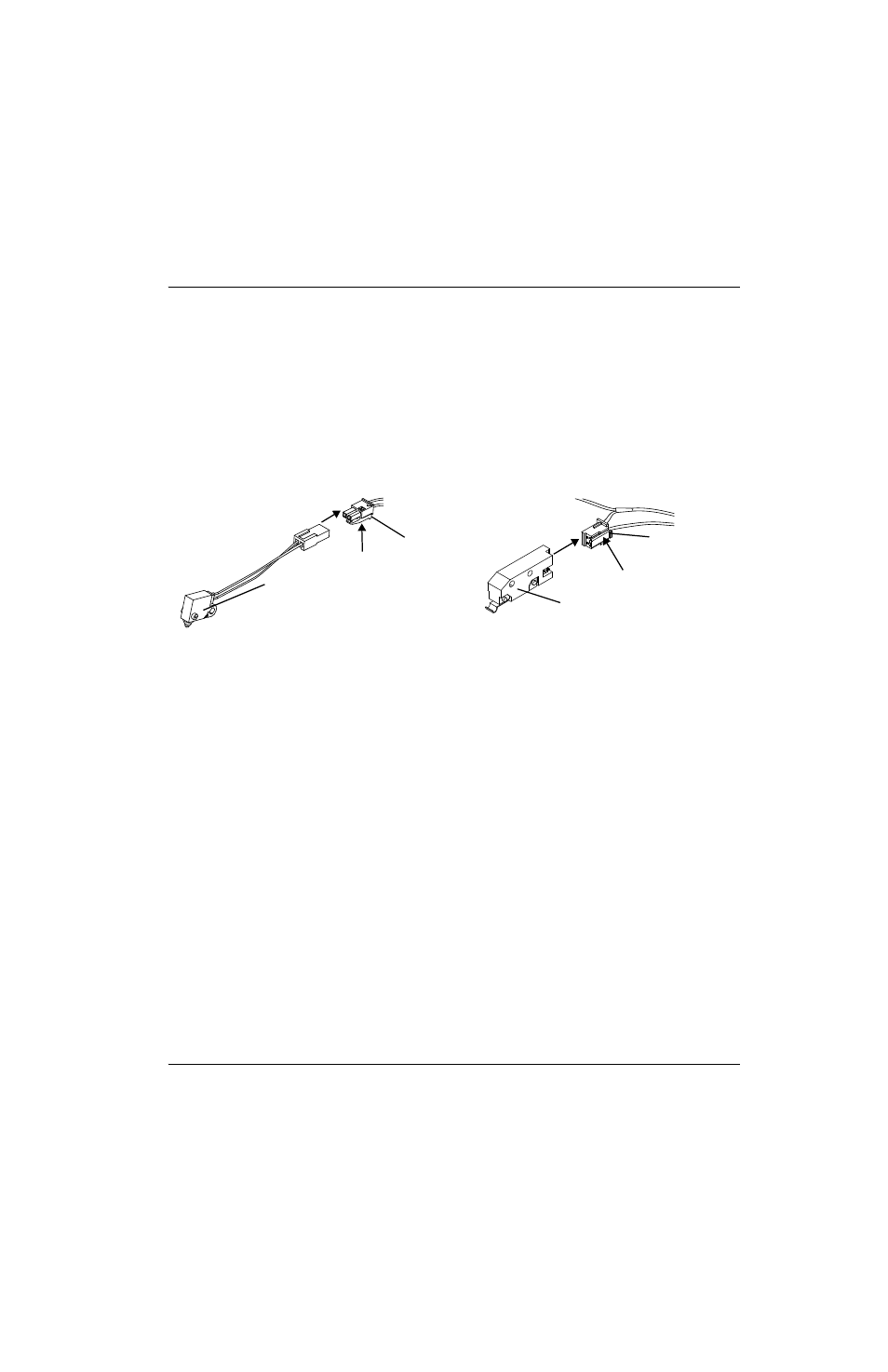

Figure 141
10. Suivre les procédures suivantes :
a. Installer tous les composants qui ont été déposés. Consulter Montage de la poignée à la page 284.
b. Reconnecter la torche et l’alimentation en gaz et brancher l’alimentation électrique (I).
Contacteur de détection de buse
Languette Languette
Interrupteur de démarrage
