Powermax125 Manuel de service 808072 279
10 – Remplacement des composants de la torche
Torches manuelles
Pour ce système, deux torches manuelles peuvent être utilisées. (Consulter Figure 119 – Torche manuelle 85° et
Figure 120 – Torche manuelle 15°.)

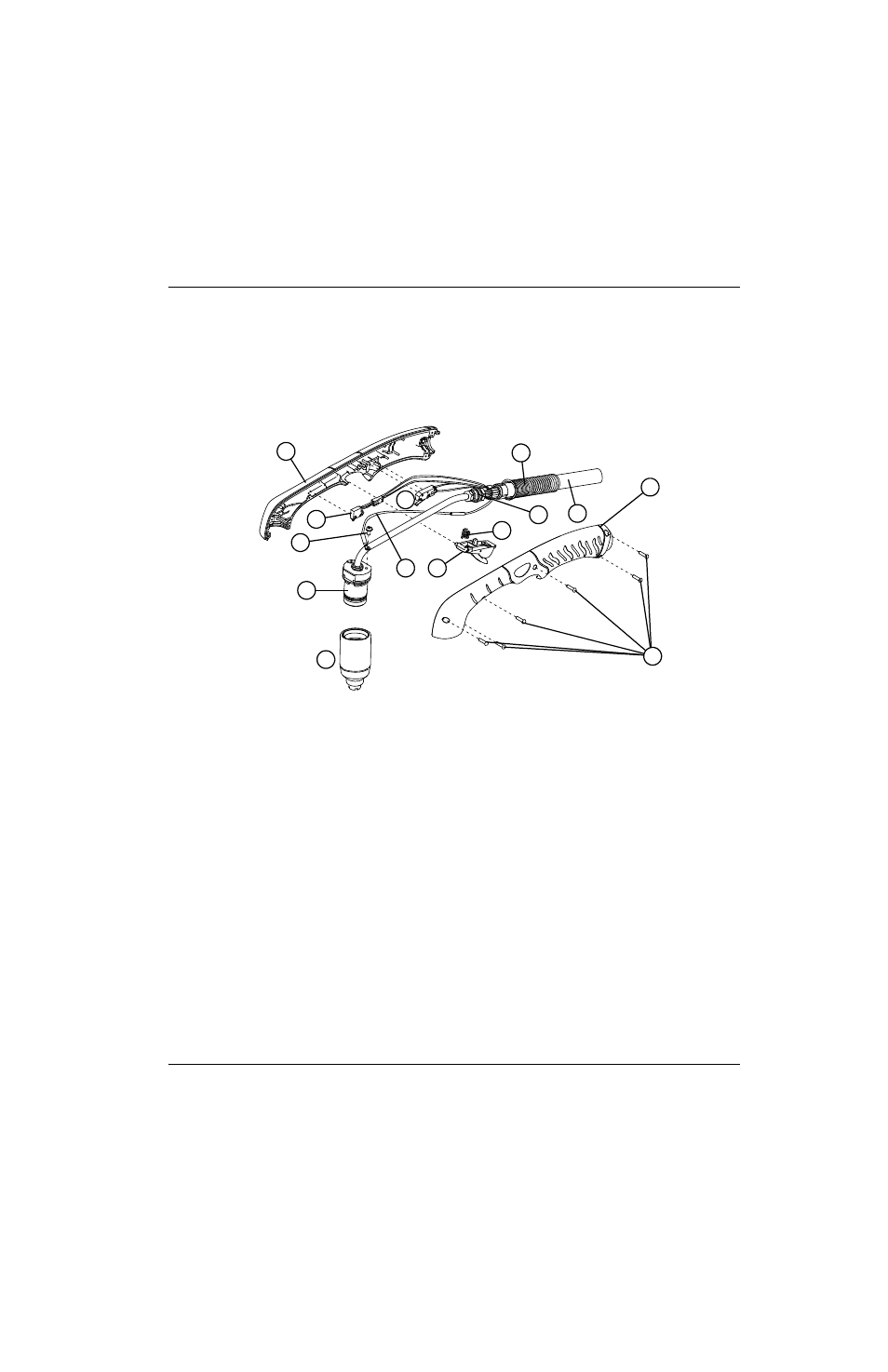

Figure 119 – Torche manuelle 85°
2
4
5
6
8
3
1
7
9
10
11
12 13
14
1 Côté droit de la poignée
2 Contacteur de détection de buse
3 Interrupteur de démarrage
4 Vis de borne du fil pilote
5 Corps de la torche
6 Consommables
7 Câble de l’arc pilote
8 Gâchette
9 Ressort
10 Vis (6)
11 Côté gauche de la poignée
12 Faisceau de torche
13 Bride du collet du tuyau de gaz
14 Serre-câble
