Powermax125 Manuel de service 808072 201
9 – Remplacement des composants de la source de courant
Connecter le tuyau d’alimentation en gaz
1. Aligner l’extrémité du tuyau de gaz avec le raccord instantané.
2. Pousser délicatement le haut du panneau arrière vers la source de courant jusqu’à ce que le tuyau de gaz soit bien
en place dans le raccord instantané.
3. Suivre les procédures suivantes :
a. Consulter Installation du support du panneau d’extrémité à la page 187.
b. Consulter Installation de la barrière de composant à la page 185.
c. Consulter Installation du couvercle de la source de courant à la page 184.
d. Rebrancher l’alimentation électrique et en gaz.

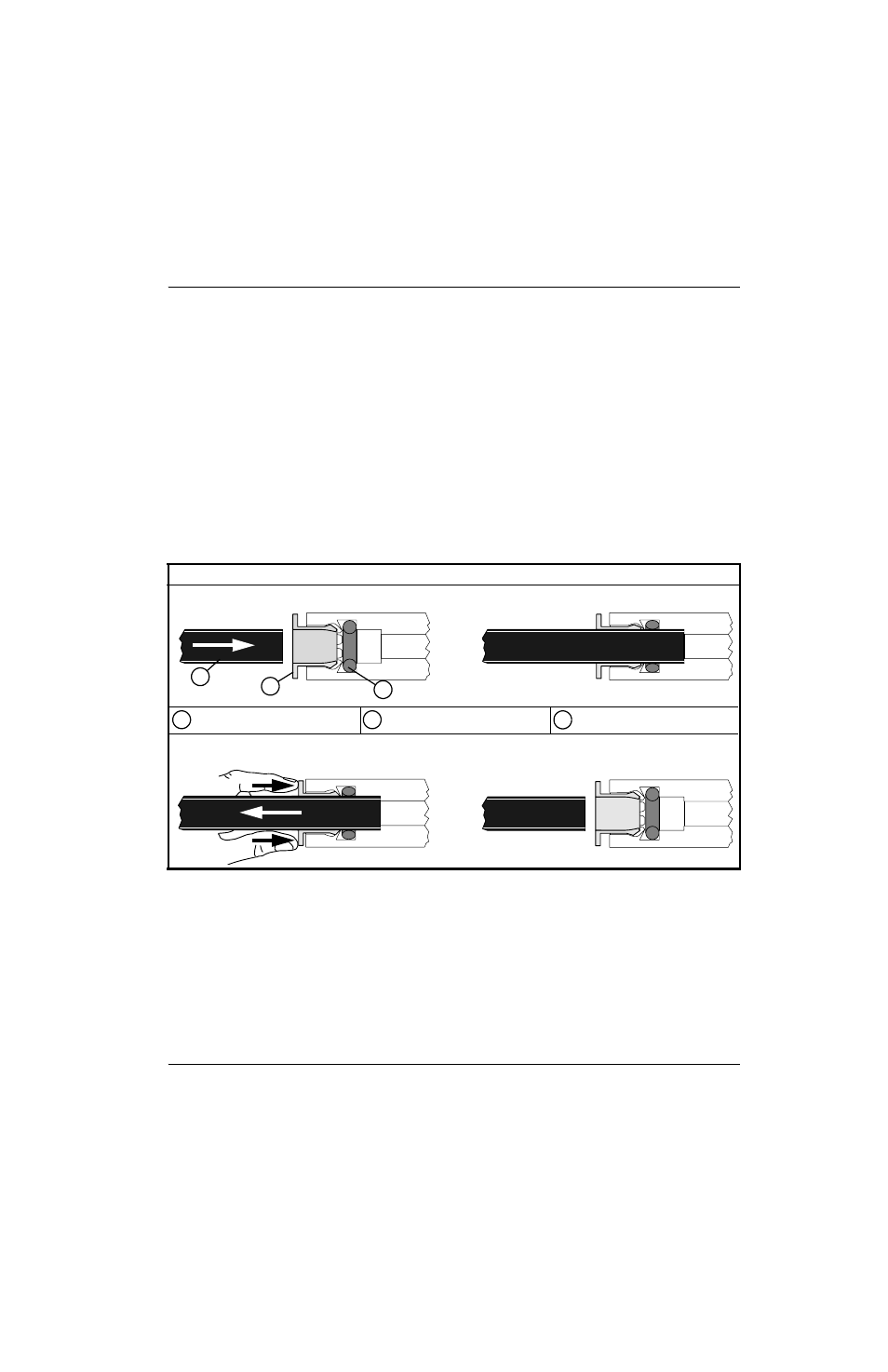

Figure 60 – Comment utiliser des raccords instantanés
Raccord instantané
 Pour brancher, pousser à fond le tuyau dans le raccord. Tirer le tuyau pour s’assurer qu’il est bien fixé.
 Pour le dégager, pousser le collier du raccord vers le raccord puis tirer le tuyau hors du raccord.
1
2 3
Tuyau Collier Joint torique 1 2 3
