206 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Installation du cordon d’alimentation et du serre-câble
1. Installez-vous un nouveau serre-câble ?
 Si oui, installer le serre-câble comme indiqué dans Figure 64. Ne pas serrer l’écrou de retenue du serre-câble.
 Si non, desserrer l’écrou de retenue du serre-câble sur le serre-câble.

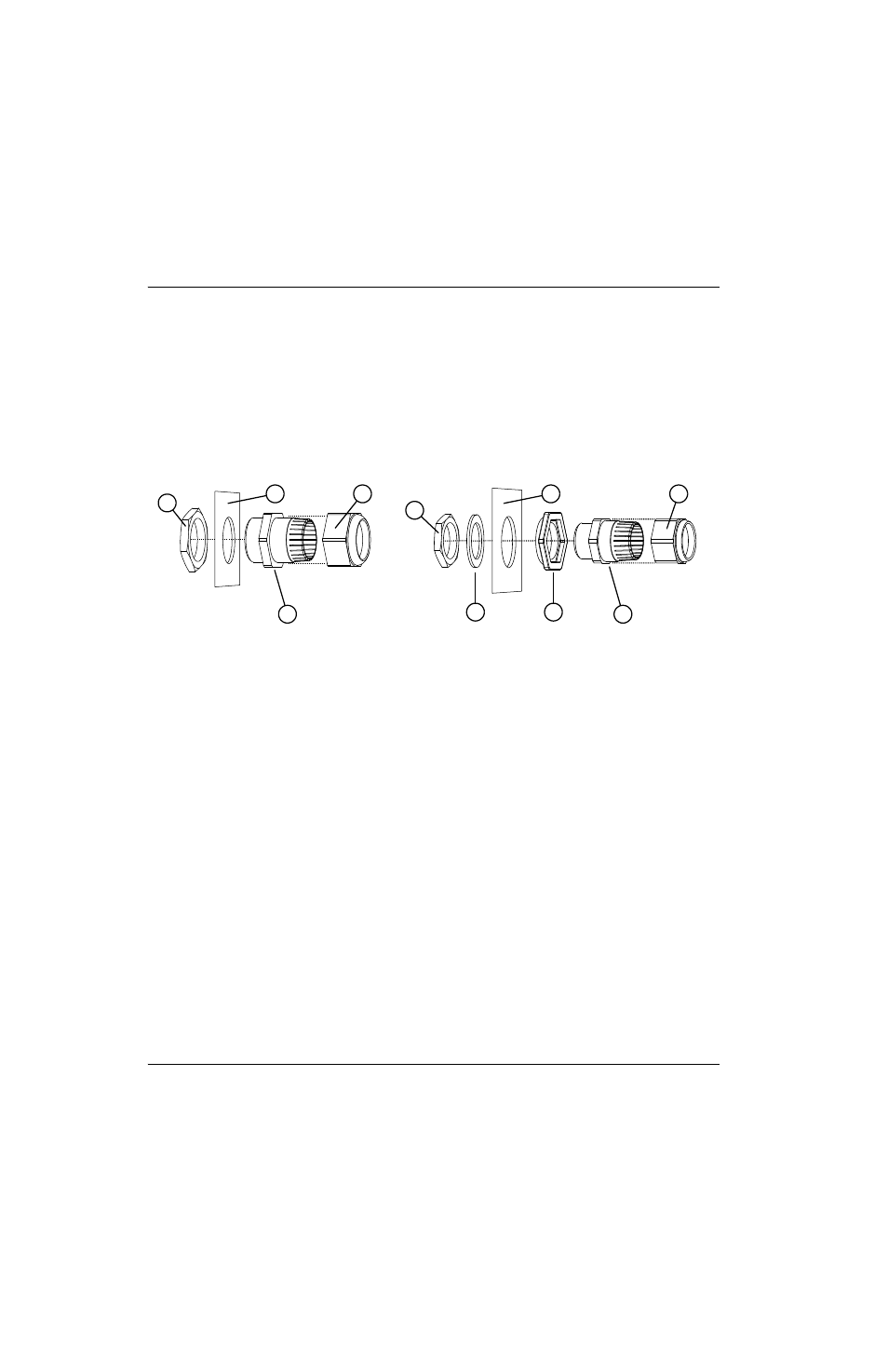

Figure 64
2. Serrer l’écrou du serre-câble dans la source de courant pour fixer le connecteur du serre-câble à la source
de courant.
3. Modèles CSA : À partir de l’extérieur de la source de courant, faire passer le cordon d’alimentation dans
le serre-câble.
Modèles CE : Pousser le cordon d’alimentation par le serre-câble depuis l’intérieur du panneau arrière. (Vous ne
pouvez pas acheminer le cordon d’alimentation par le serre-câble depuis l’extérieur de la source de courant à cause
du noyau en ferrite sur les fils d’alimentation.)
Les modèles CCC sont livrés sans cordon d’alimentation. Pour installer un cordon d’alimentation sur un système
CCC, faire passer le cordon d’alimentation dans le serre-câble à partir de l’extérieur de la source de courant ;
ou, pour conserver la certification CE, installer le kit de cordon d’alimentation 228886.
4. Acheminer les trois fils d’alimentation dans l’enchâssure à l’intérieur du panneau arrière jusqu’en haut de
l’interrupteur d’alimentation.
5. Insérer les trois fils dans la partie supérieure de l’interrupteur d’alimentation comme indiqué dans Figure 65 et dans
Tableau 13 à la page 207. Serrer les trois vis de pression à un couple de 23 kg cm.
6. Serrer l’écrou de retenue du serre-câble.
1
3 4
5 6
Serre-câble sur les modèles CE Serre-câble sur les modèles CSA/CCC
1
4
5 6
2
1 Écrou du serre-câble à l’intérieur de la source
de courant
2 Rondelle en aluminium
(modèles CSA/CCC uniquement)
3 Adaptateur pour serre-câble
(modèles CSA/CCC uniquement)
4 Serre-câble
5 Écrou de retenue du serre-câble
