Powermax125 Manuel de service 808072 109
7 – Coupe mécanique
Réglage du diviseur de tension à cinq positions
Pour modifier le réglage du diviseur de tension de 50:1 à une position différente :
1. Couper l’alimentation électrique (OFF) et débrancher le cordon d’alimentation.
2. Déposer le couvercle de la source de courant.
3. Localiser les commutateurs DIP du diviseur de tension sur le côté gauche de la source de courant.
 La Figure 3 illustre le réglage par défaut (50:1), le commutateur 4 étant réglé vers le haut.

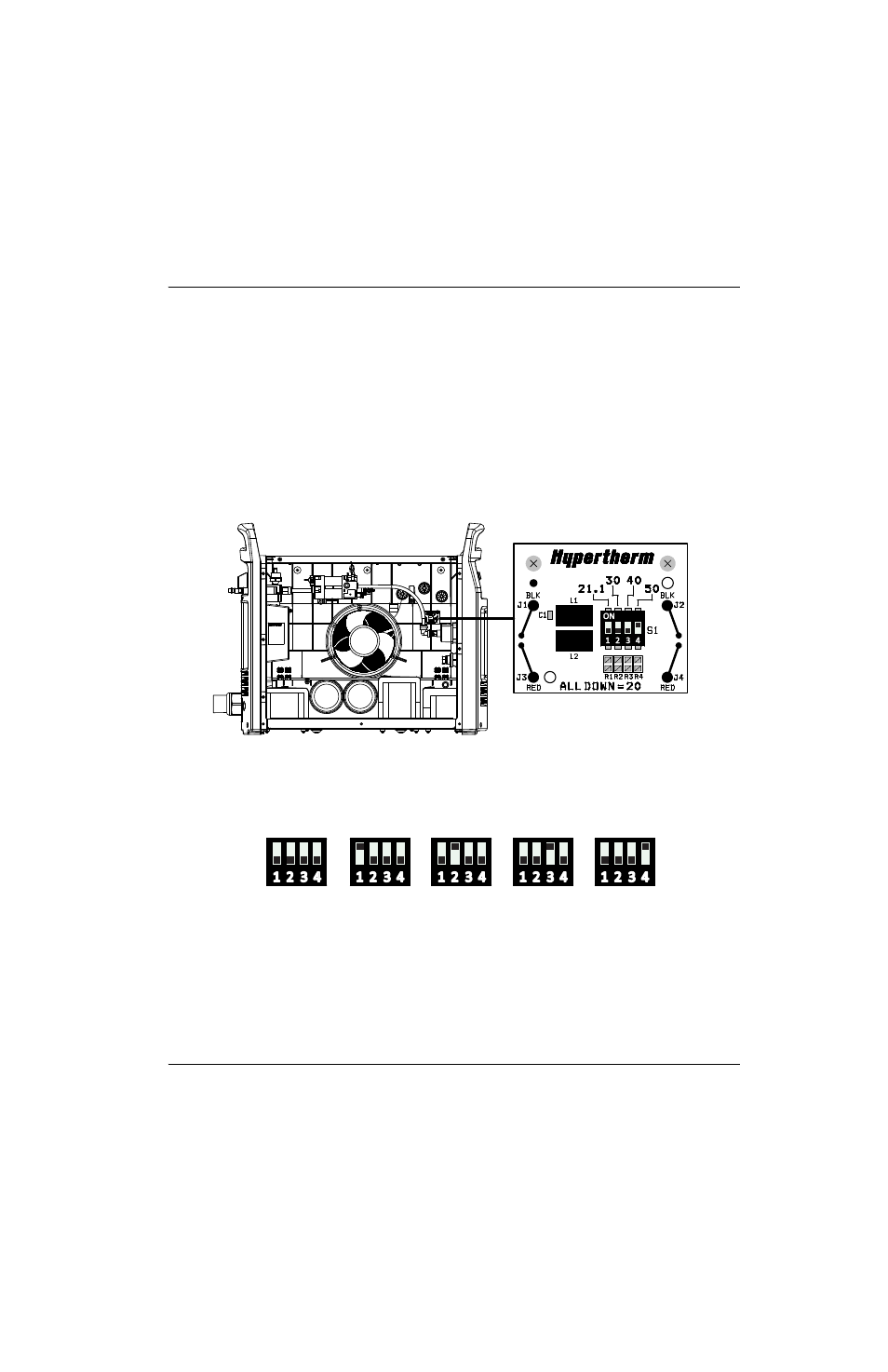

Figure 3 – Diviseur de tension au réglage par défaut (50:1)
4. Régler les commutateurs DIP à l’une des positions suivantes puis remettre le couvercle de la source de courant
en place.
Si le diviseur de tension à cinq positions Hypertherm ne fournit pas la tension requise pour votre application, contacter
votre intégrateur système pour obtenir une assistance.
20:1 21,1:1 30:1 40:1 50:1
