130 Powermax125 Manuel de service 808072
8 – Dépannage et tests du système

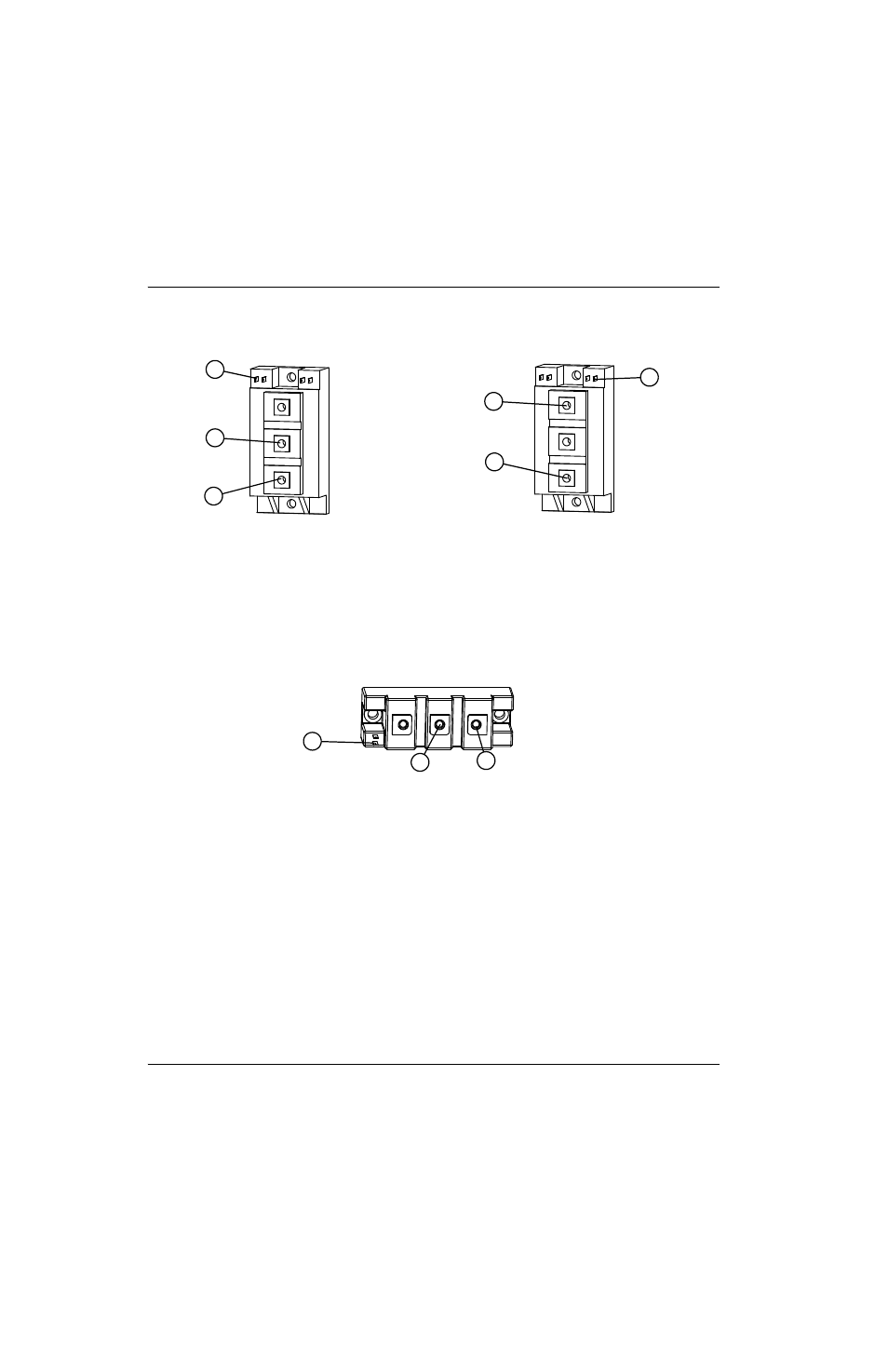

Figure 11 – Tests IGBT, onduleur
Figure 12 – IGBT, arc pilote
Test 1 Test 2
1
2
3
4
5
6
1 Câble jaune de la grille (« G2 » ou « 6 »)
2 Câble noir de l’émetteur (« E2 » ou « 2 »)
3 Câble rouge du collecteur (« C2E1 » ou « 1 »)
4 Câble rouge du collecteur (« C1 » ou « 3 »)
5 Câble noir de l’émetteur (« C2E1 » ou « 1 »)
6 Câble jaune de la grille (« G1 » ou « 4 »)
1
2 3
1 Câble jaune de la grille 2 (« G2 » ou « 6 »)
2 Câble noir de l’émetteur 2 (« E2 » ou « 2 »)
3 Câble rouge du collecteur 2 (« C2 » ou « 1 »)
