170 Powermax125 Manuel de service 808072
8 – Dépannage et tests du système
Si la valeur de résistance est toujours inférieure à 100 Ω, retirer la torche et vérifier la résistance de nouveau. Si la valeur
est toujours inférieure à 100 Ω :
 Utiliser un testeur IGBT pour vérifier si l’IGBT de l’arc pilote est court-circuité.
 Remplacer l’IGBT de l’arc pilote s’il est court-circuité.
Si la valeur est toujours supérieure à 100 Ω :
 Remplacer tous les consommables et revérifier.
 Si la résistance est correcte (< 100 Ω), les anciens consommables sont défectueux.
 Si la résistance est toujours supérieure à 100 Ω, mesurer la résistance dans la torche entre les câbles de l’arc pilote
(broche 1 ou 2) et la puissance négative de l’arc (la connexion centrale).
 Si la résistance est encore trop élevée, remplacer la torche et le faisceau.
 La buse de protection doit être serrée mais pas trop.
 Toutes les valeurs sont de ± 50 %. Toutefois, cette plage est donnée uniquement à titre
de référence. Les valeurs de résistance peuvent varier fortement en fonction du type de
multimètre et de la polarité utilisée pour prendre les mesures.
Vérifier la fonction de l’IGBT de l’arc pilote :
 Couper l’alimentation (OFF) et débrancher la machine.
 Installer un cavalier (au moins 8 AWG) à partir du câble de retour (J27) jusqu’à l’arc pilote (fils doubles noirs).
 Rebrancher l’alimentation et mettre la machine sous tension (ON).
 Tenter d’amorcer la torche.
 Si la torche s’amorce, remplacer l’IGBT de l’arc pilote.

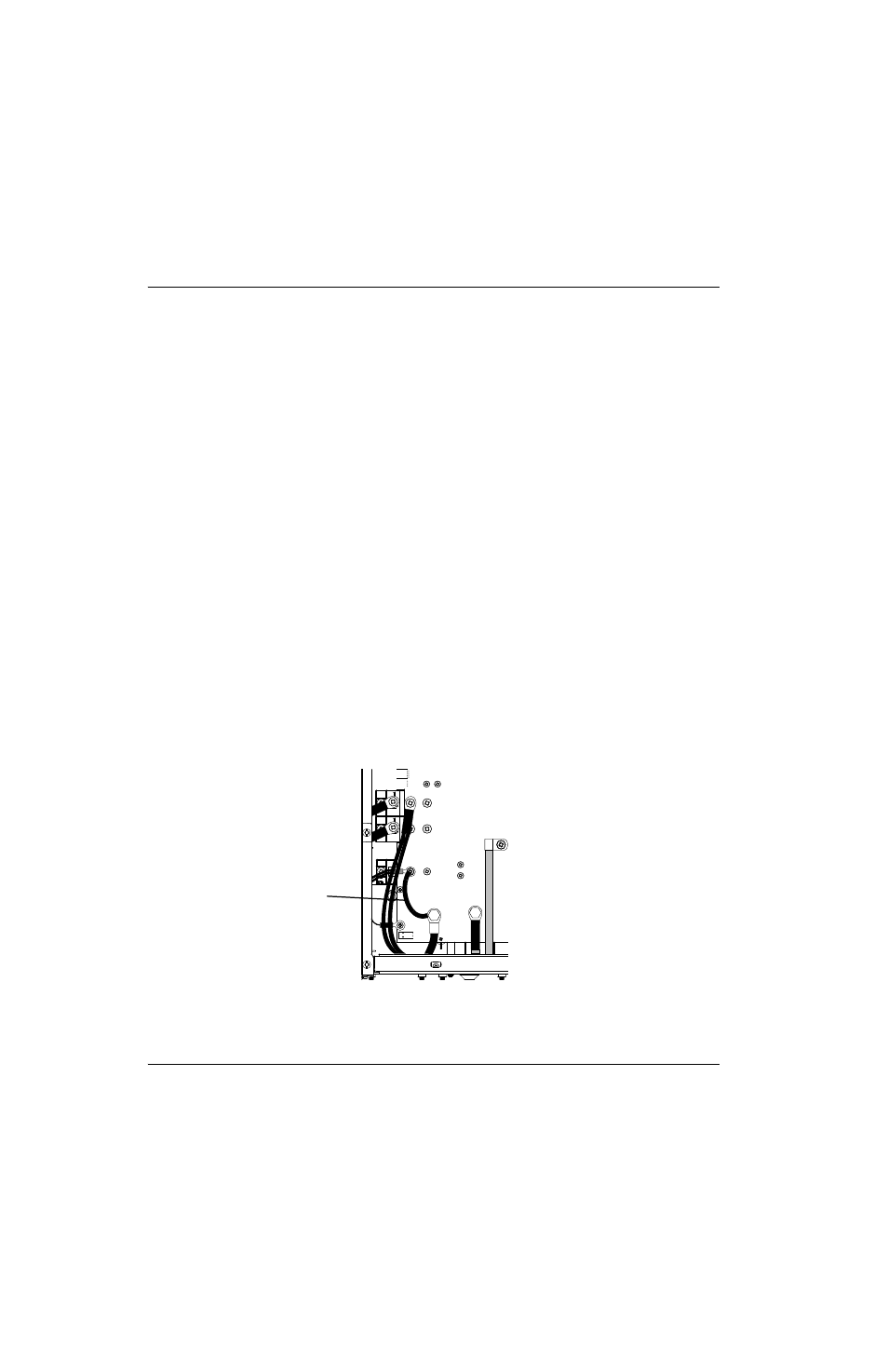

Figure 28
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
Installer un cavalier test ici
