9 – Remplacement des composants de la source de courant
5. Saisir la cuve de filtre de la main droite.
6. Enfoncer le loquet et faire pivoter la cuve de filtre d’environ 45 degrés vers la droite.
7. Tirer la cuve de filtre directement vers le bas pour la retirer. La cartouche filtrante blanche et l’écrou de retenue sont
alors visibles.
8. Retirer la cartouche filtrante en dévissant l’écrou de retenue en plastique.
9. Déposer le collet du tuyau de gaz de la cartouche filtrante à gaz.
10. Déposer les trois vis de montage de la cartouche filtrante à gaz (3)
11. Soulever la cartouche filtrante à gaz hors de la source de courant.
12. Si un connecteur facultatif RS-485 est installé, le retirer en débranchant les cinq fils des bornes du connecteur
à l’intérieur de la source de courant en retirant les deux vis de montage du panneau arrière.

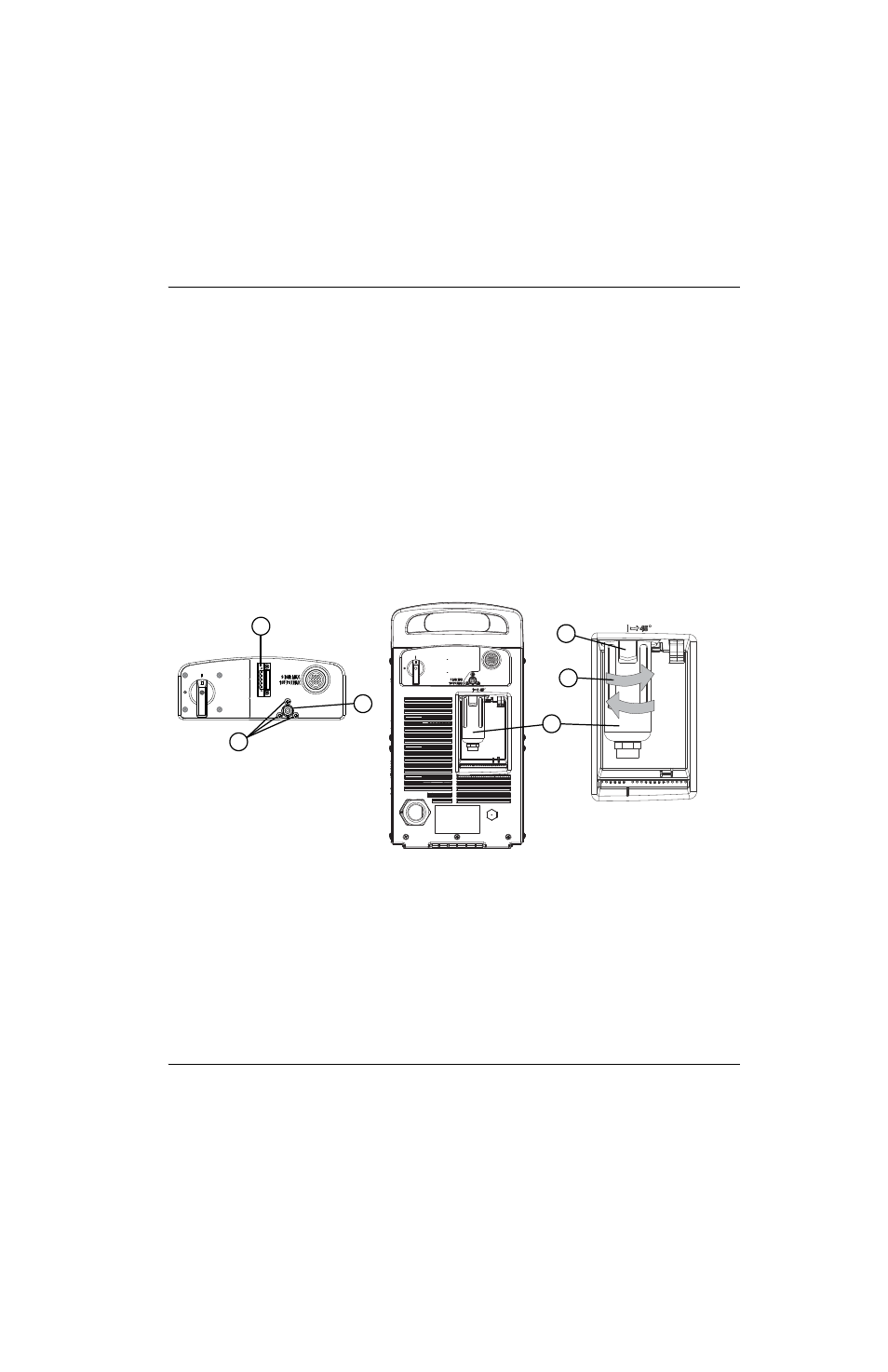

Figure 112
1
2
3
4
5
6
1
Connecteur RS-485 en option
2
Vis de montage de la cartouche filtrante à gaz (3)
3
Raccord du tuyau de gaz
4
Cuve de filtre
5
Tourner pour déposer
6
Loquet
