Powermax125 Manuel de service 808072
323

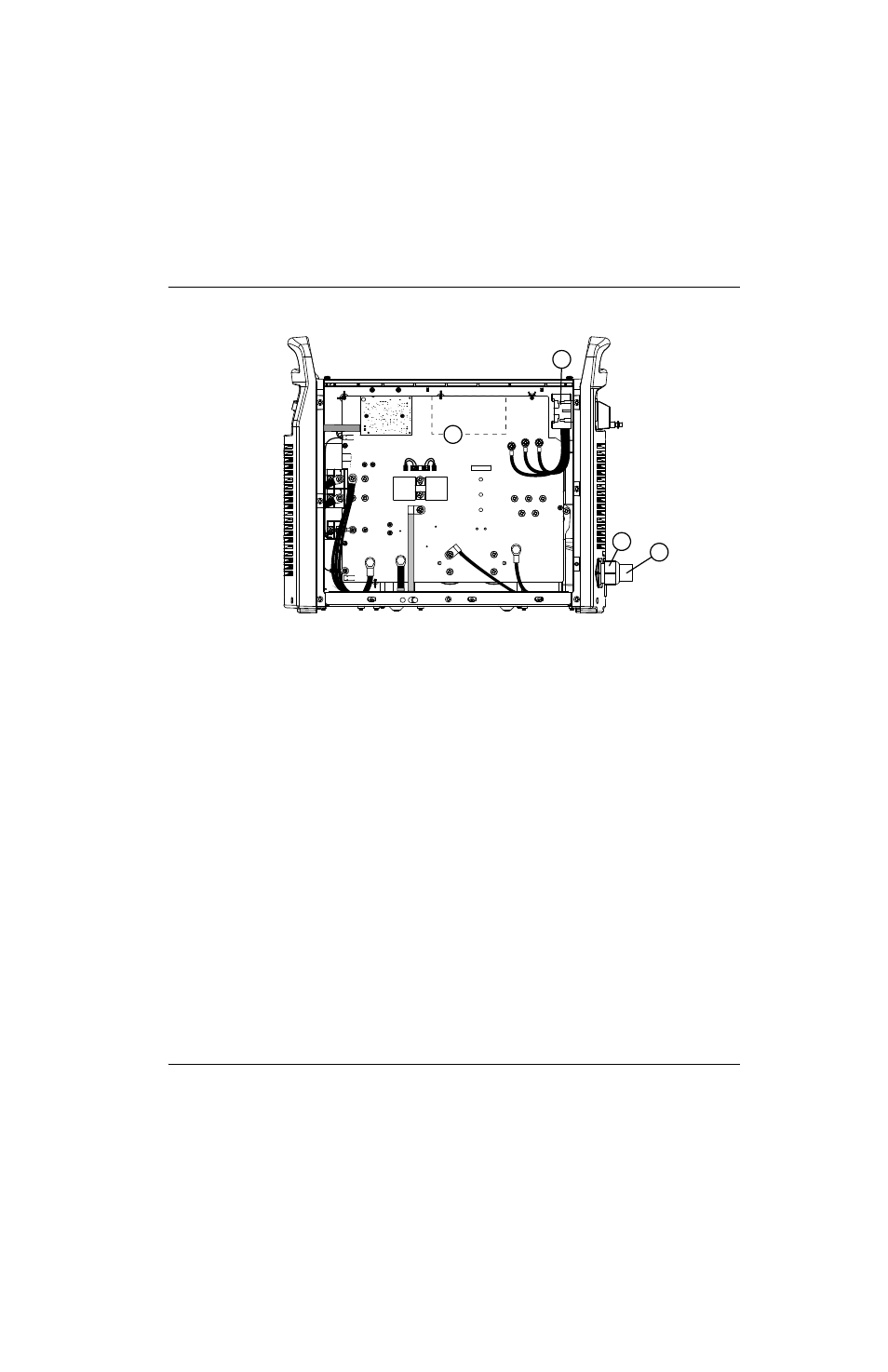

11 – Pièces
400 V CE/380 V CCC
N° de référence
Description
1
428122
Kit : Circuit imprimé d’alimentation du Powermax125 400 V CE/380 V CCC
(141207)
2
228880
Kit : Interrupteur d’alimentation du Powermax105/125 400 V CE/380 V CCC/480 V,
600 V CSA
3
228913
Kit : Serre-câble du cordon d’alimentation du Powermax105 230 – 400 V CE ;
Serre-câble du cordon d’alimentation du Powermax125 400 V CE
4
228886
Kit : Cordon d’alimentation avec serre-câble du Powermax105 230 – 400 V CE ;
Kit : Cordon d’alimentation avec serre-câble du Powermax125 400 V CE
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
1
2
3
4
