Powermax125 Manuel de service 808072
133
8 – Dépannage et tests du système

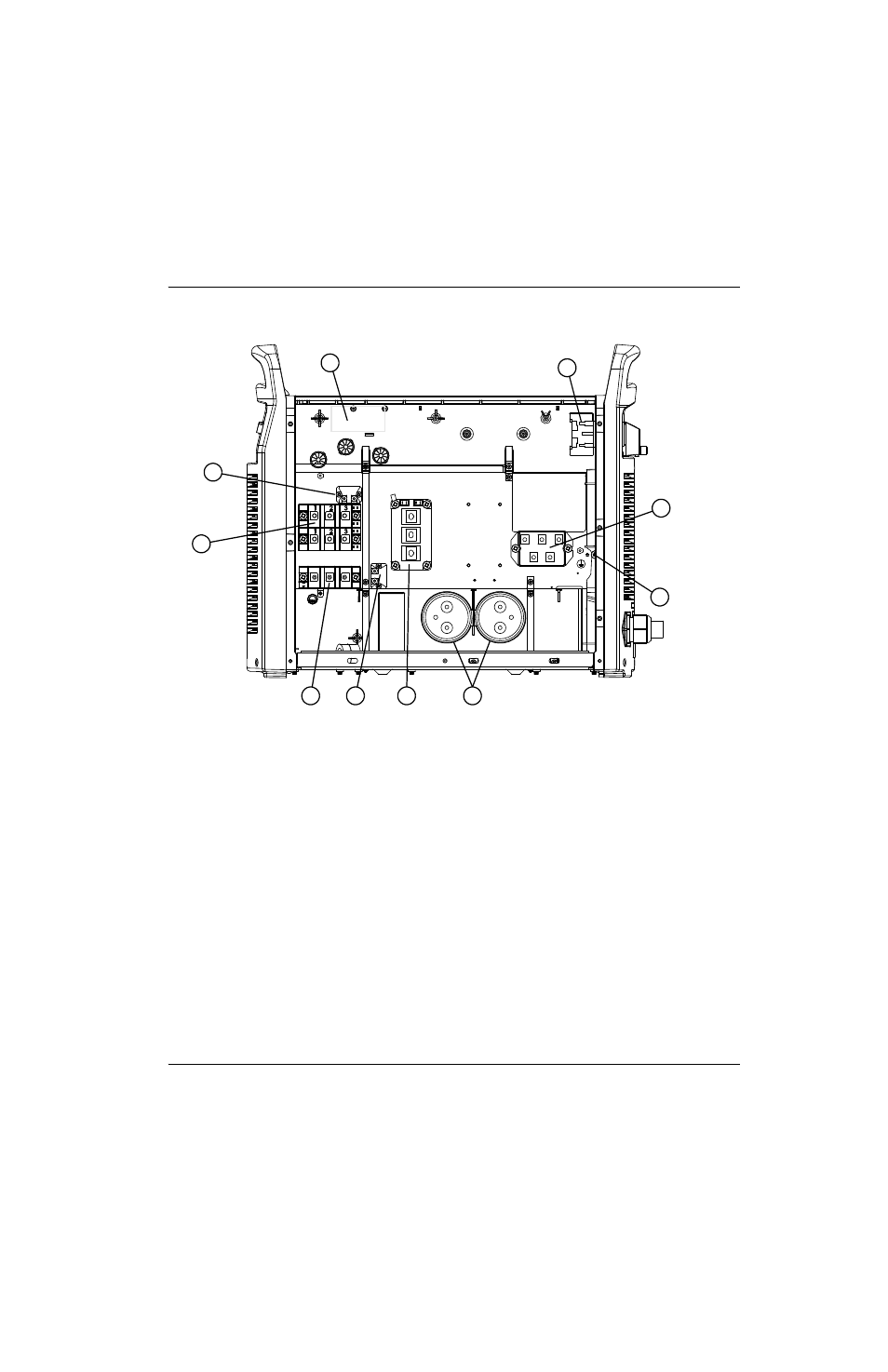

Figure 15 – Vue d’ensemble de la source de courant (sans le circuit imprimé d’alimentation)
1
2
3
4
5
6
7
8
9
10
1
Transistor à effet de champ en sortie
2
Pont de diodes en sortie
3
IGBT arc pilote
4
Transistor à effet de champ de l’onduleur
5
Module IGBT onduleur
6
Condensateurs de masse
7
Terre
8
Pont de diodes en entrée
9
Interrupteur d’alimentation (S1)
10 Circuit imprimé série en option
