258 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
7. Soulever le transformateur hors de la source de courant pendant que vous dirigez délicatement les fils
du transformateur dans l’ouverture au fond du panneau central.

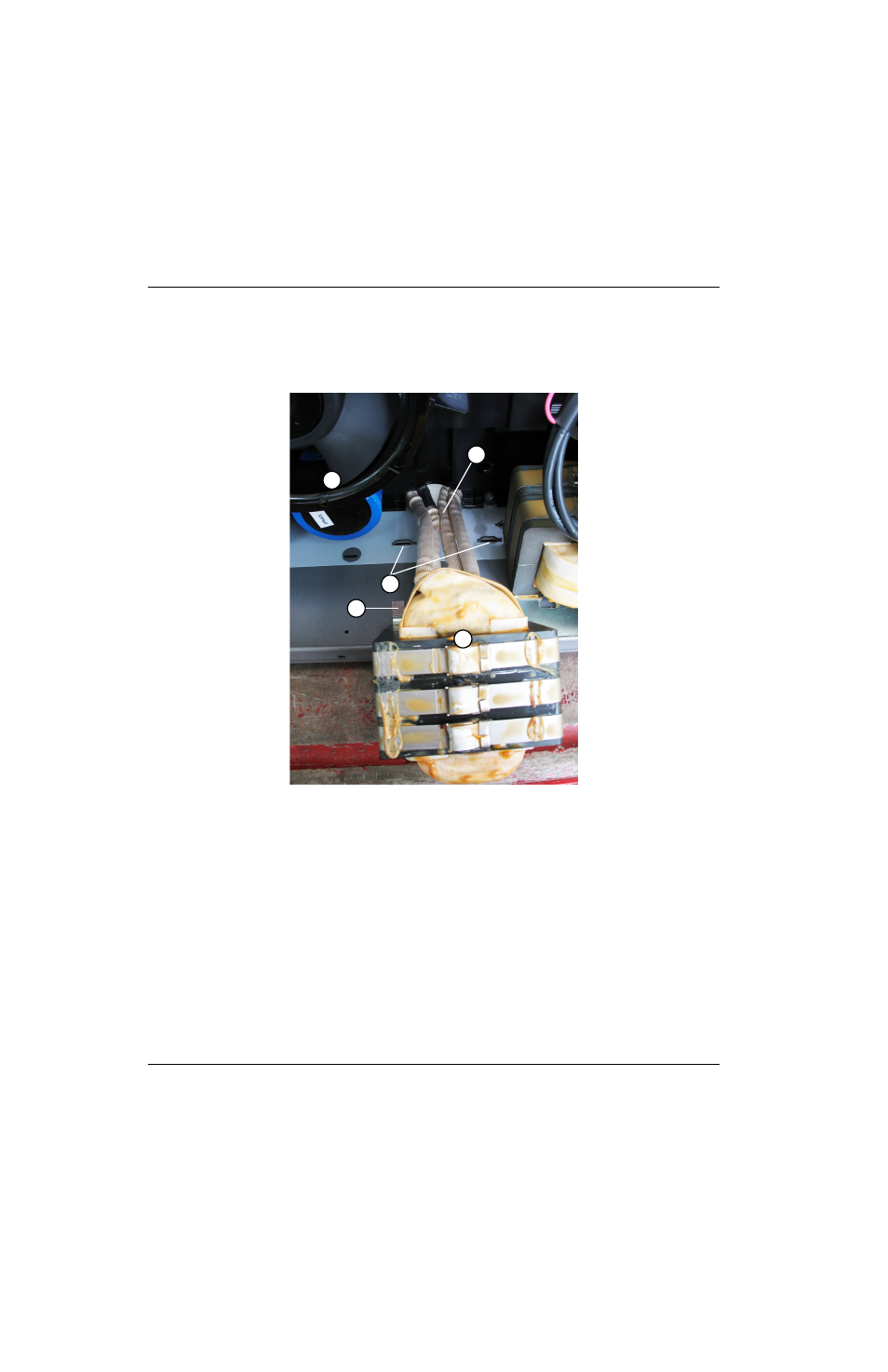

Figure 101
1
4
3
5
2
1 Bas du ventilateur
2 Fentes dans la base
3 Languette du transformateur
4 Transformateur
5 Fils du transformateur (4)
