Powermax125 Manuel de service 808072 299
10 – Remplacement des composants de la torche
Remplacement du contacteur de détection de la buse
Dépose du contacteur de détection de la buse
1. Suivre les procédures suivantes :
a. Consulter Déconnecter l’alimentation électrique, l’alimentation en gaz et la torche à la page 278.
b. Consulter Dépose du collier de montage à la page 297.

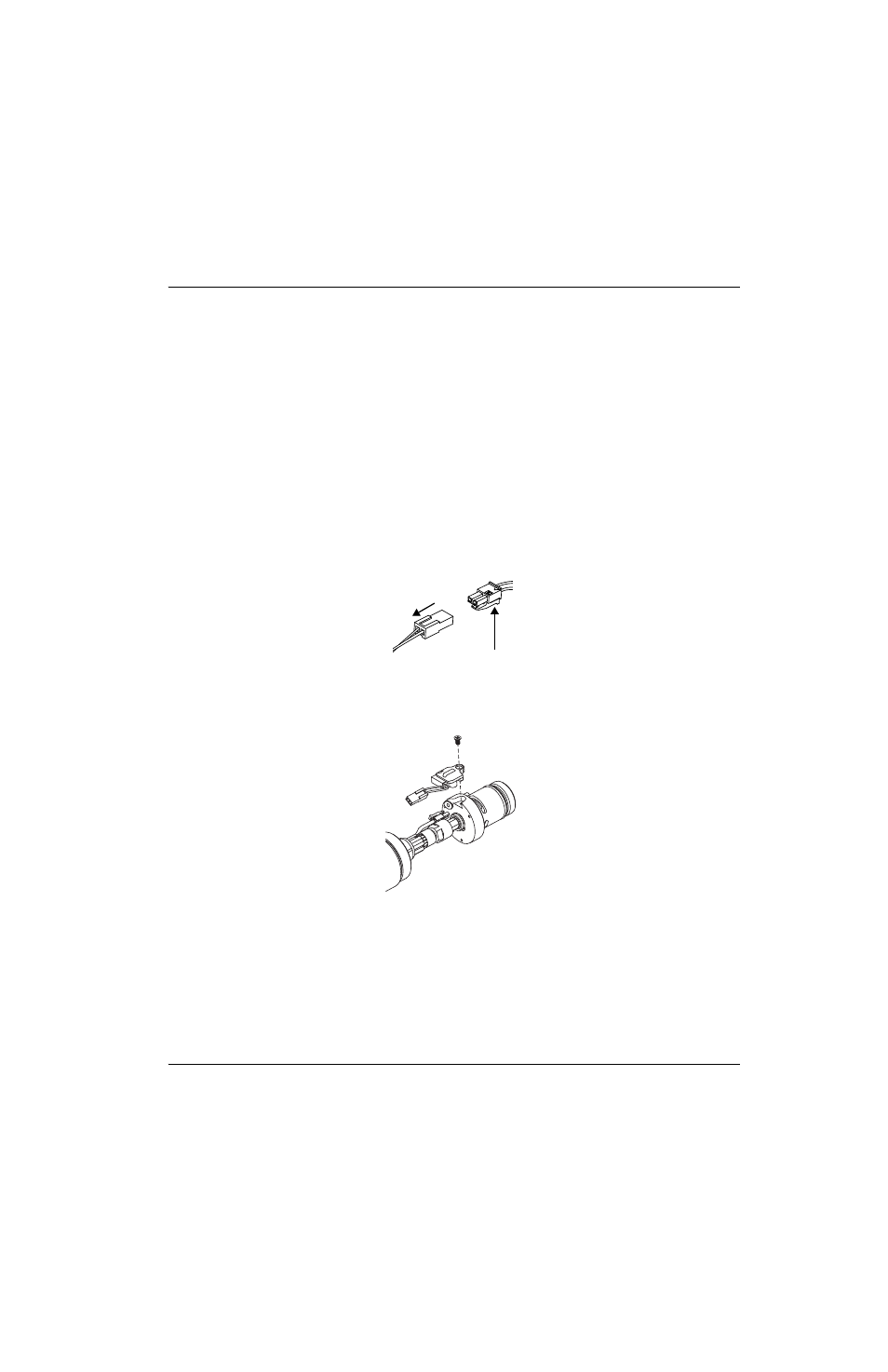

2. Débrancher le contacteur de détection de la buse en appuyant sur la languette du connecteur et en dégageant
le connecteur.
Figure 144
3. Déposer la vis du contacteur de détection de la buse et déposer le contacteur du corps de la torche.
Figure 145
Installation du contacteur de détection de la buse
1. Installer le contacteur de détection de la buse et le visser.
2. Raccorder le contacteur de détection de la buse au faisceau de torche.
3. Suivre les procédures suivantes :
a. Consulter Installation du collier de montage à la page 298.
b. Reconnecter la torche et l’alimentation en gaz et brancher l’alimentation électrique (I).
Kit Description
228720 Kit : Contacteur du capteur de buse de rechange pour torche machine
Duramax/Hyamp/MRT 180°
