Powermax125 Manuel de service 808072
10 – Remplacement des composants de la torche
Torches machines

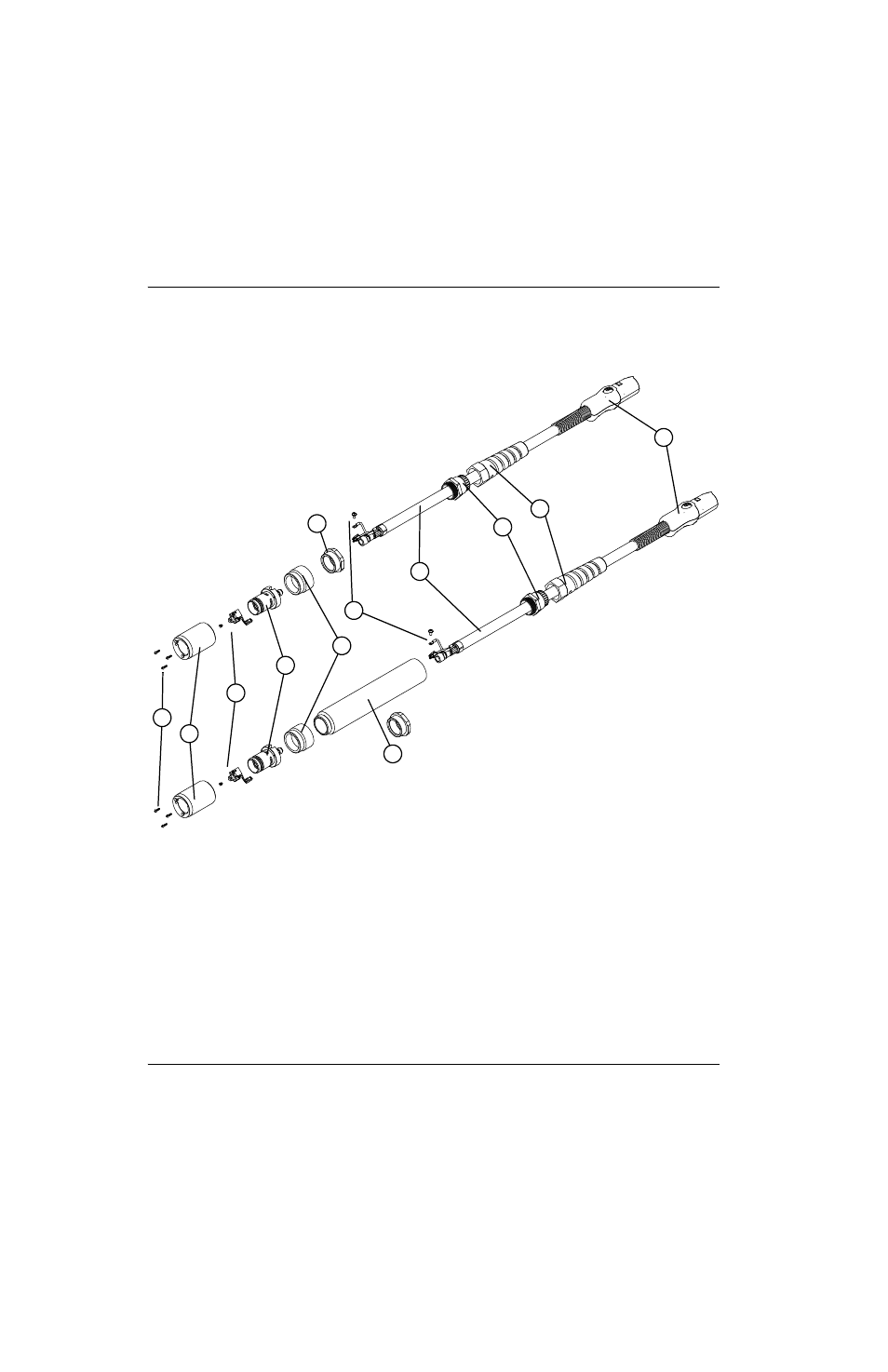

Figure 142
6
7
1
4
2
5
3
8
10
11
12
9
1
Vis du collier de montage
2
Collier de montage
3
Contacteur du capteur de la buse et vis
4
Corps de la torche
5
Coupleur
6
Gaine de positionnement
7
Adaptateur
8
Câble et vis de l’arc pilote
9
Faisceau de torche
10 Serre-câble
11 Écrou du serre-câble
12 Raccord rapide
