Powermax125 Manuel de service 808072
189
9 – Remplacement des composants de la source de courant
3. Faire passer les fils dans le passe-fils droit (voir Figure 46 à la page 190) du côté du circuit imprimé vers le côté
du ventilateur de la source de courant.
4. Retirer la vis du fil vert/jaune de mise à la terre du boîtier du filtre à gaz. (Consulter Figure 45.)
5. Déposer le port CPC en retirant les 2 vis.

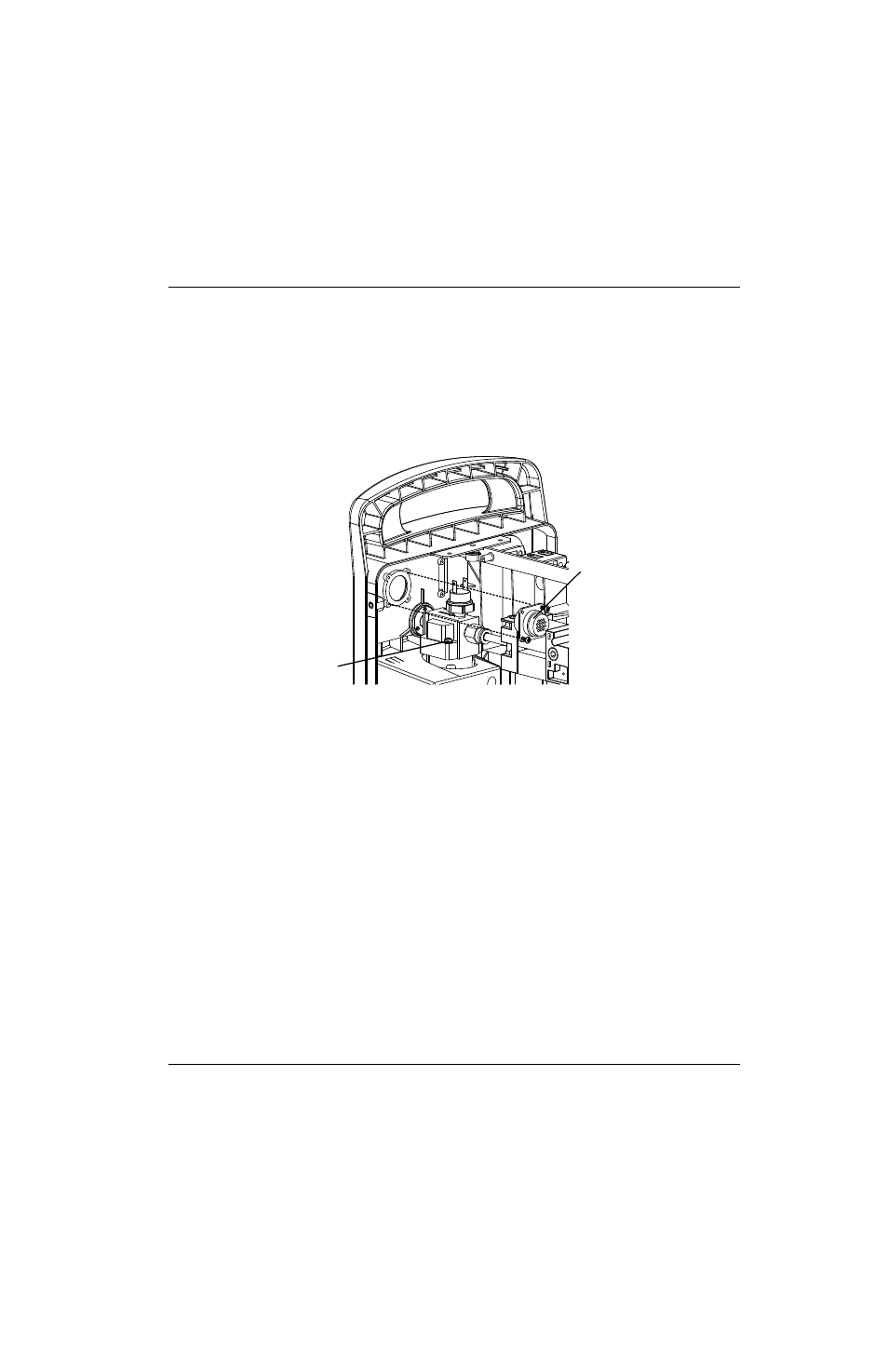

Figure 45
6. Déposer les deux vis du circuit diviseur de tension et déposer le circuit diviseur de tension et les câbles attachés.
(Consulter
Port CPC
Vis du fil de terre
