9 – Remplacement des composants de la source de courant
13. S’ils ont été débranchés à l'étape 12 à la page 271, connecter les fils aux bornes du connecteur RS-485,
en commençant par le haut, dans l’ordre suivant : rouge ; noir ; marron ; blanc ; verte.

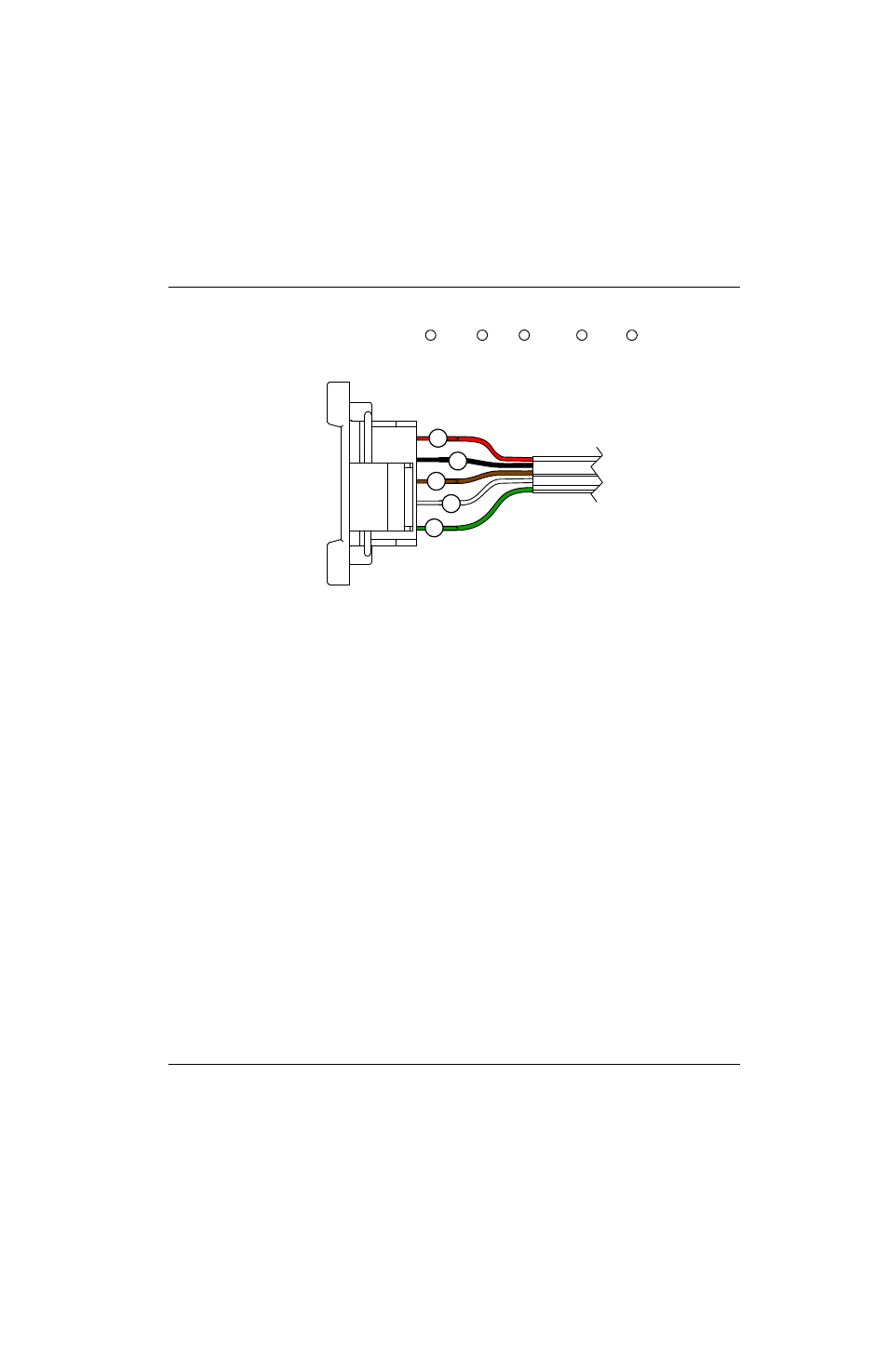

Figure 116
1 2 3 4 5
1
2
3
4
5
