Powermax125 Manuel de service 808072 313
11 – Pièces

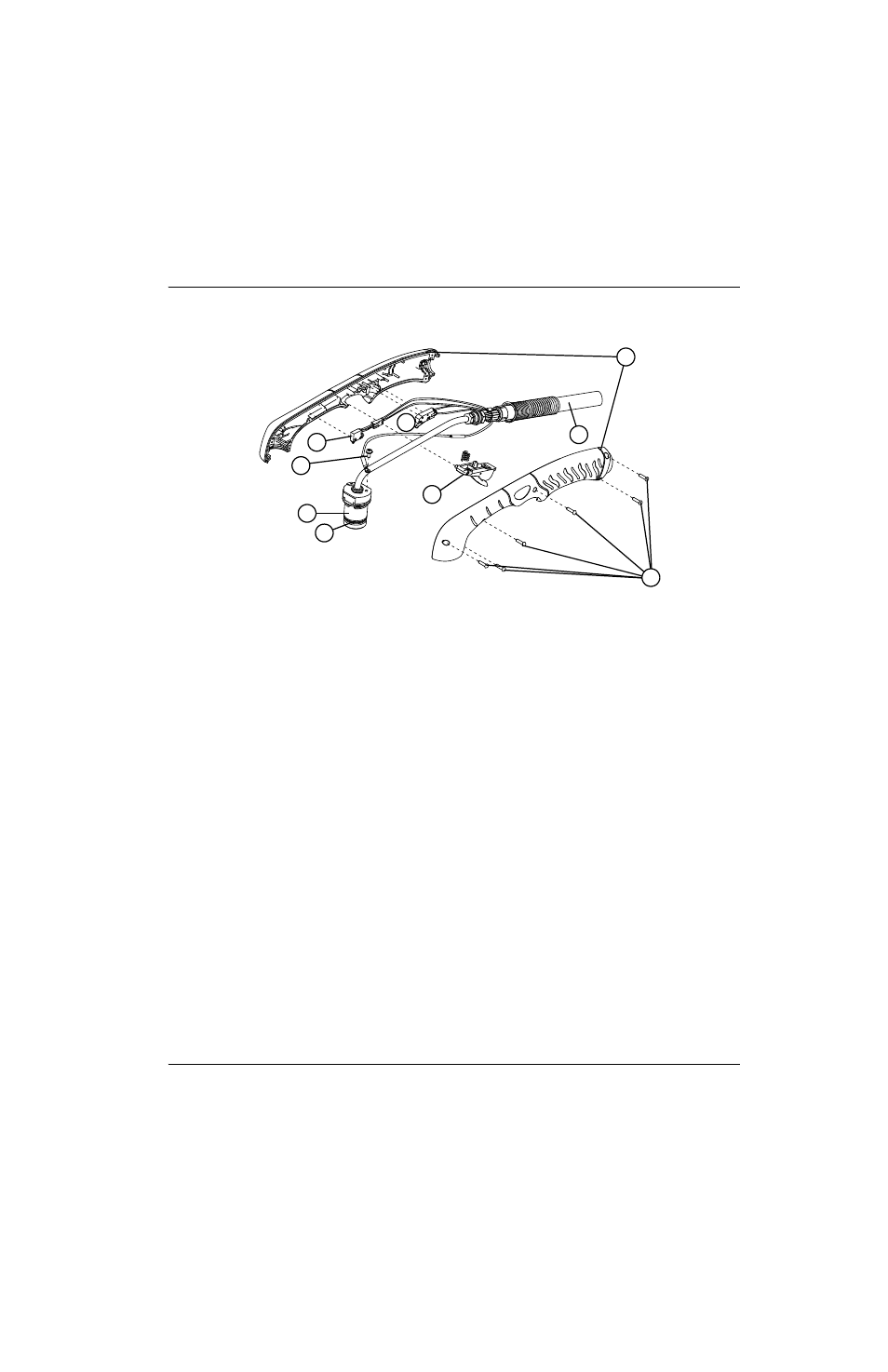

Pièces de rechange pour torche manuelle Duramax Hyamp 85°
Il est possible de remplacer des composants sur une base individuelle ou l’ensemble complet de torche manuelle et de
faisceau. Les numéros de référence commençant par 059 indiquent des ensembles complets de torche et de faisceau.
N° de référence Description
059492* Ensemble de torche manuelle 85° Duramax Hyamp avec faisceau de 7,6 m
059493* Ensemble de torche manuelle 85° Duramax Hyamp avec faisceau de 15 m
059494* Ensemble de torche manuelle 85° Duramax Hyamp avec faisceau de 23 m
1 228719 Kit : Contacteur du capteur de buse de rechange pour torche manuelle Duramax et
Duramax Hyamp
2 075696 Vis de borne du fil pilote
3 428158 Kit : Corps de torche manuelle de rechange pour Duramax Hyamp 85°
4 428253 Kit : Joint torique de rechange pour Duramax Hyamp (5)
5 428156 Kit : Gâchette avec ressort de rechange pour torche manuelle Duramax Hyamp
6 428162 Kit : Interrupteur de démarrage de rechange pour Duramax Hyamp
7 428148 Kit : Vis pour poignée de torche manuelle Duramax Hyamp
8 428159 Kit : Faisceau de rechange de 7,6 m pour torche manuelle Duramax Hyamp
8 428160 Kit : Faisceau de rechange de 15 m pour torche manuelle Duramax Hyamp
8 428161 Kit : Faisceau de rechange de 23 m pour torche manuelle Duramax Hyamp
9 428155 Kit : Poignée de torche de rechange pour Duramax Hyamp 85°
428260 Kit : Réparation de raccord rapide de torche Duramax et Duramax Hyamp (côté faisceau)
* L’ensemble de torche ne comprend pas les consommables. Consulter la page 315 pour la liste des numéros de référence
des consommables.
