124 Powermax125 Manuel de service 808072
8 – Dépannage et tests du système
Testeur IGBT Hypertherm
Utiliser le testeur IGBT Hypertherm (numéro de référence 128883) tel que décrit dans les sections suivantes ou
assembler un testeur IGBT à partir du diagramme illustré à
Figure 10 à la page 129 et l’utiliser pour tester les IGBT.

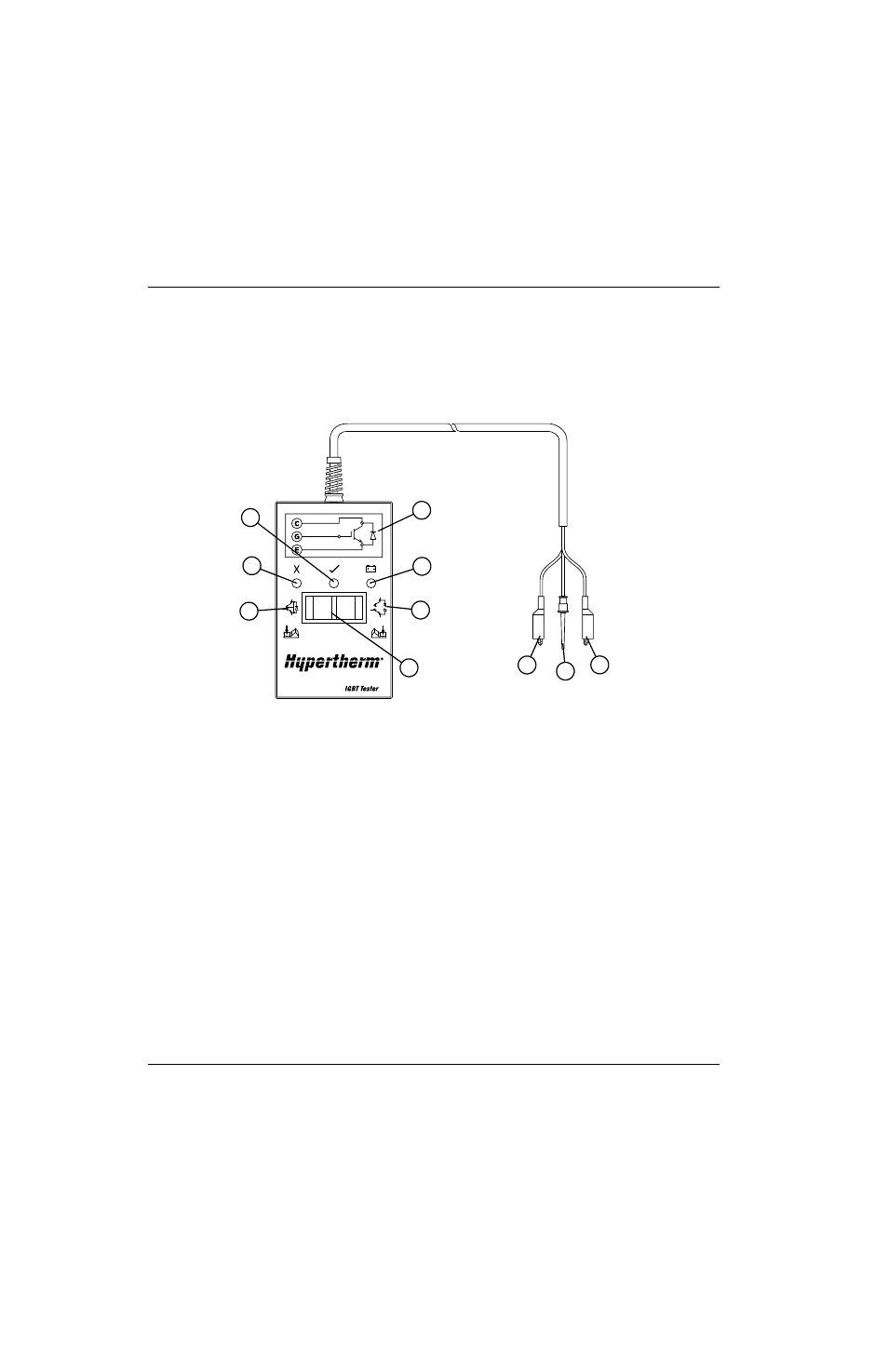

Figure 7
128884
1
2
3
4
5
6
7 8
9
10
1 Test pour IGBT court-circuité
2 DEL échec (rouge)
3 DEL réussite (vert)
4 Diagramme du circuit
5 DEL faible batterie (rouge)
6 Test pour IGBT ouvert
7 Interrupteur basculant
8 Collecteur (rouge)
9 Grille (jaune)
10 Émetteur (noir)
