Powermax125 Manuel de service 808072 293
10 – Remplacement des composants de la torche
Remplacement du faisceau de torche
1. Suivre les procédures suivantes :
a. Consulter Déconnecter l’alimentation électrique, l’alimentation en gaz et la torche à la page 278.
b. Déposer tous les composants de la torche. Consulter Dépose de la poignée à la page 281.

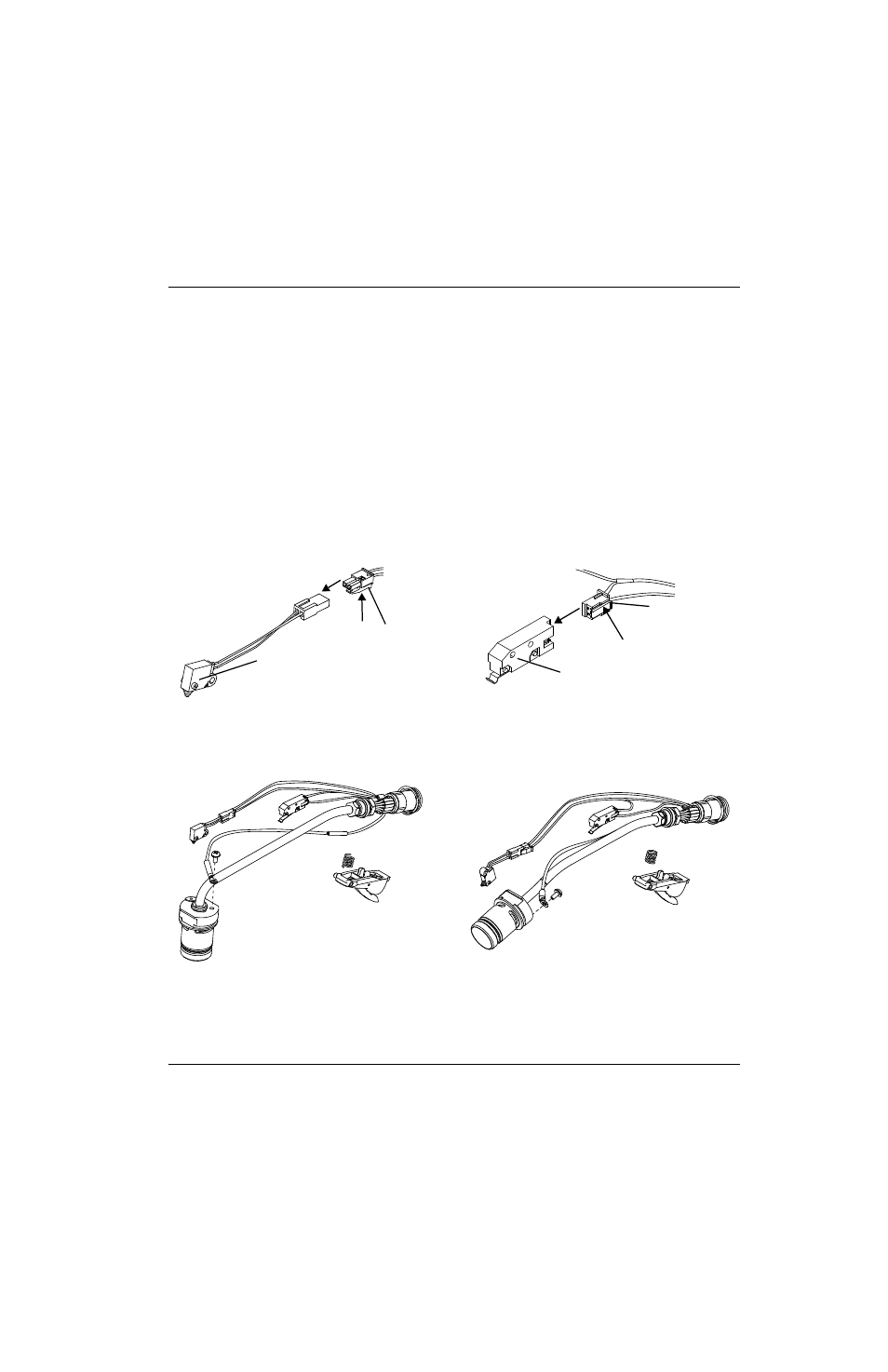

2. Débrancher le contacteur de détection de la buse de l’interrupteur de démarrage.
Figure 138
3. Déposer la vis de borne du fil pilote.
Figure 139
Kit Description
428159 Kit : Faisceau de rechange de 7,6 m pour torche manuelle Duramax Hyamp
428160 Kit : Faisceau de rechange de 15 m pour torche manuelle Duramax Hyamp
428161 Kit : Faisceau de rechange de 23 m pour torche manuelle Duramax Hyamp
Contacteur de détection de buse
Languette
Languette
Interrupteur de démarrage
