10 – Remplacement des composants de la torche
Remplacement du boîtier du raccord rapide
1. Couper l’alimentation (OFF) (O), débrancher l’alimentation en gaz et débrancher la torche.
2. Retirer les vis de la partie basse du boîtier. (Consulter Figure 148 à la page 303.)
3. Déposer les deux moitiés du boîtier.
4. Retirer le loquet en utilisant un tournevis à tête plate pour pousser fermement sur l’onglet du loquet en poussant
la languette vers le bas et vers le faisceau.
5. Retirer le ressort du boîtier du raccord rapide.

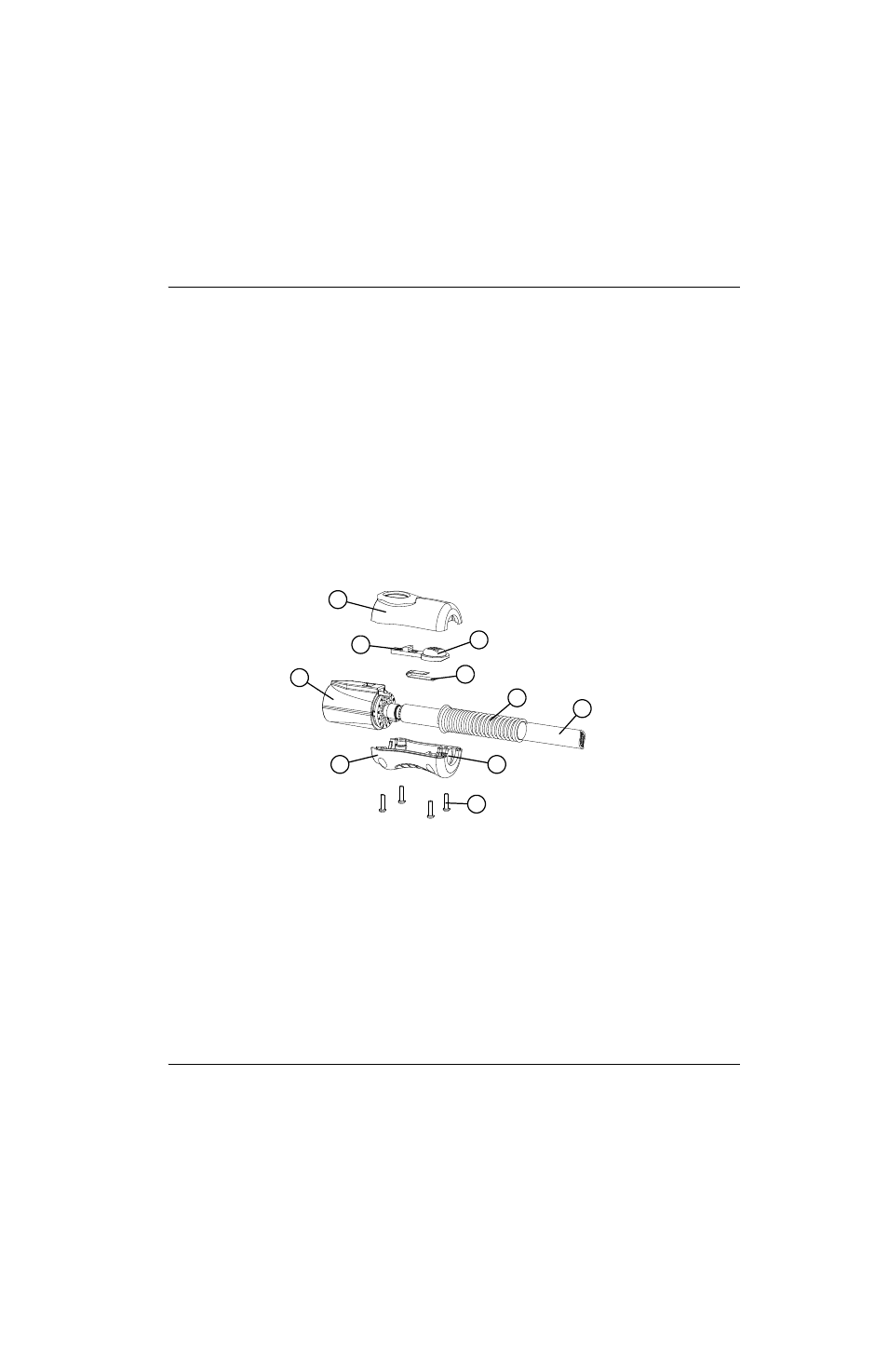

Figure 148
6. Placer le nouveau loquet dans le boîtier du raccord rapide.
7. Soutenir l’extrémité du loquet et insérer le nouveau ressort sous le loquet.
8. Utiliser un tournevis à tête plate pour pousser le ressort dans la cavité jusqu’à ce qu’il se clipse en place.
Kit Description
428260 Kit : Réparation de raccord rapide de torche Duramax et Duramax Hyamp (côté faisceau)
1
2
3
4
5
6
7
8
9
10
1 Partie supérieure de la demi coque
2 Onglet du loquet
3 Boîtier du raccord rapide
4 Partie inférieure de la demi coque
5 Vis (4)
6 Encoche du serre-câble
7 Faisceau de torche
8 Serre-câble
9 Ressort
10 Loquet
