Powermax125 Manuel de service 808072
129
8 – Dépannage et tests du système

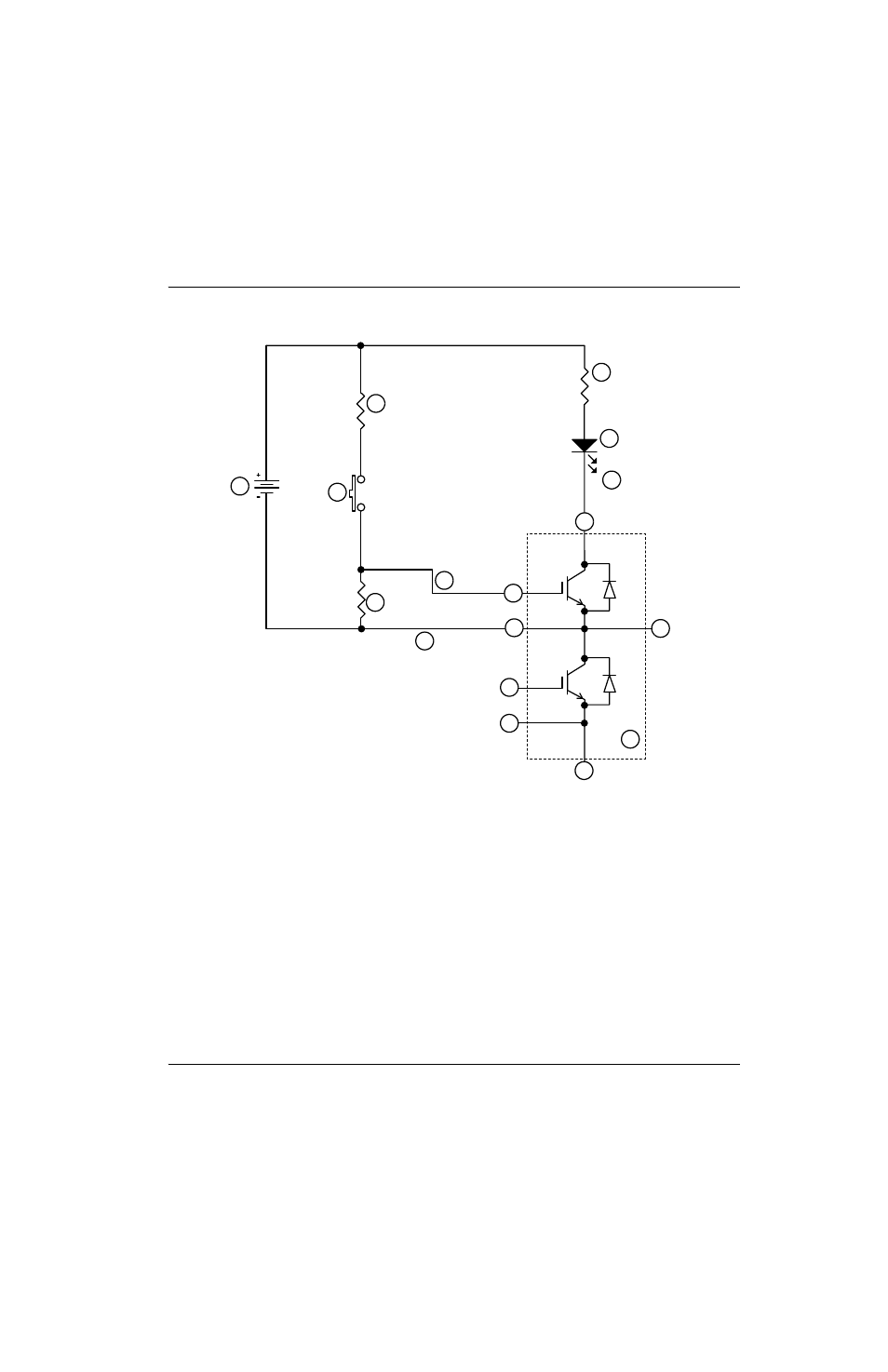

Figure 10 - Schéma pour monter un testeur IGBT
3
4
5
6
7
8
9
11
12
13
14
15
16
2
10
17
1
1
Module IGBT à tester (dans la ligne en pointillé)
2
Collecteur (« C1 » ou « 3 »)
3
Émetteur (« E2 » ou « 2 »)
4
Collecteur, émetteur (« C2E1 » ou « 1 »)
5
Grille (« G1 » ou « 4 »)
6
Émetteur (« E1 » ou « 5 »)
7
Émetteur (« E2 » ou « 2 »)
8
Grille (« G2 » ou « 6 »)
9
Cavalier de test minigrabber rouge
10 Lampe DEL rouge D1 (109092)
11 R3 2,0 kΩ (009036)
12 R4 2,0 kΩ (009036)
13 Batterie 9 V c.c.
14 Bouton-poussoir normalement ouvert
15 R1 3,01 MΩ (009464)
16 Cavalier de test minigrabber noir
17 Cavalier de test minigrabber jaune
