Powermax125 Manuel de service 808072
207
9 – Remplacement des composants de la source de courant

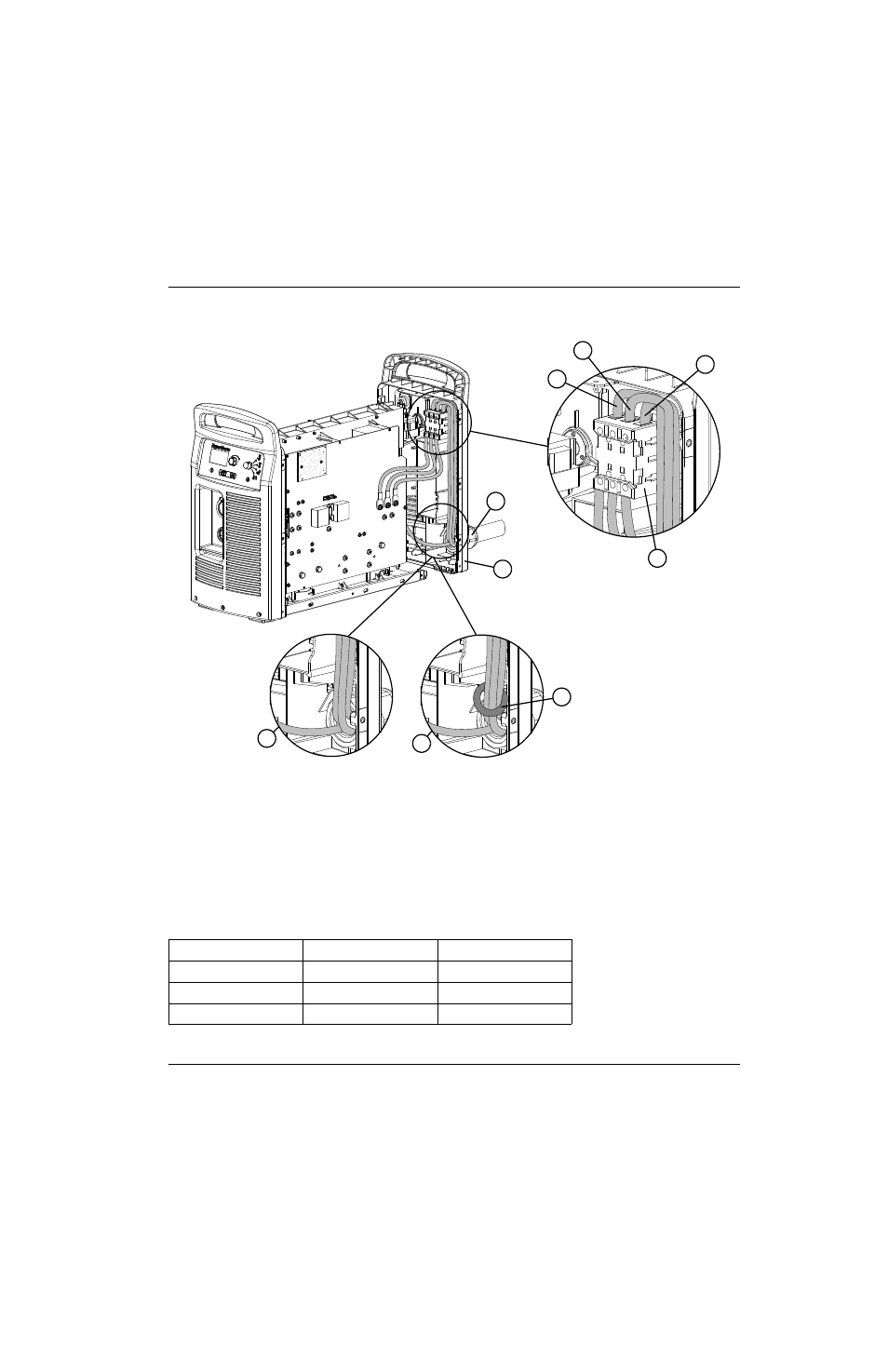

Figure 65
Tableau 13 – Connections du cordon d’alimentation*
Câble
CSA
CE
L1
Noir
Marron
L2
Blanc
Noir
L3
Rouge
Gris
* Les couleurs des fils peuvent varier dans des cordons ne provenant pas d’Hypertherm.
2
3
4
6
7
8
9
5
1
1
Cordon d’alimentation CSA
2
Cordon d’alimentation CE
3
Noyau de ferrite
4
Panneau arrière
5
Écrou de retenue du serre-câble
6
Interrupteur d’alimentation
7
L3
8
L2
9
L1
