9 – Remplacement des composants de la source de courant

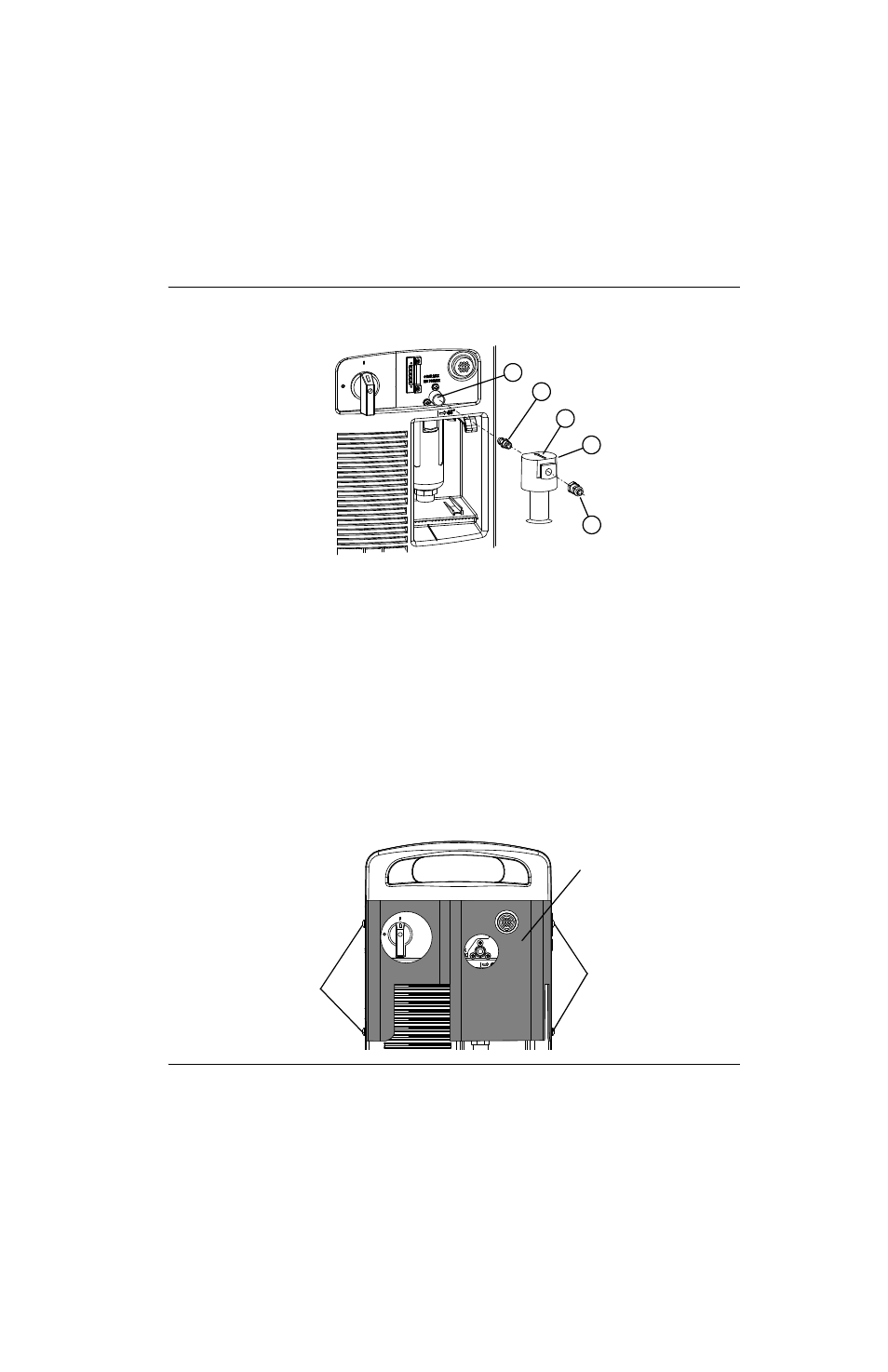

Figure 37
6. Déposer les deux vis supérieures de chaque côté de la source de courant (Figure 38).
7. Placer le couvercle du filtre sur le filtre, à l’arrière de la source de courant, puis aligner les trous de vis avec les trous
dans le couvercle de la source de courant.
8. Installer les quatre vis fournies avec le kit dans le couvercle du filtre et le couvercle de la source de courant. Serrer
les vis à un couple de 23 kg cm.
9. Rebrancher l’alimentation électrique et en gaz.
Figure 38
1
2
3
4
5
1
Raccord d’entrée de gaz
2
Support
3
Raccord de l’adaptateur
4
Flèche pointant vers la source de courant
5
Filtre
Vis
Couvercle du filtre
Vis
